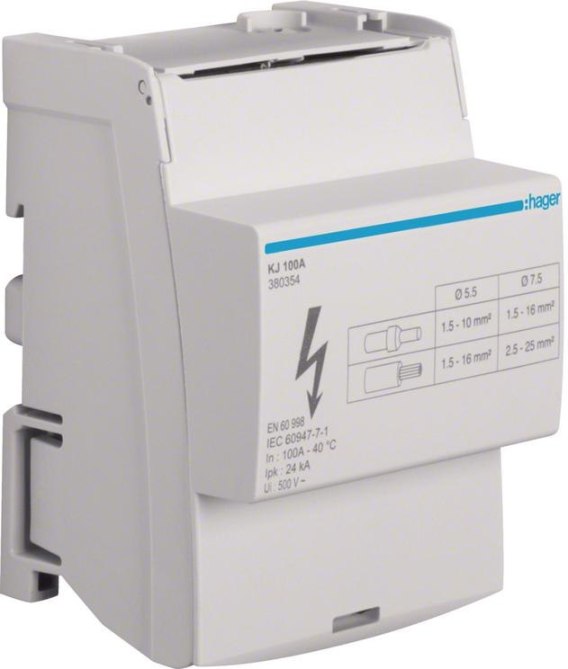

Blok rozdzielczy 4-biegunowy In=100 A Hager KJ100A

Blok rozdzielczy 4-biegunowy In=100 A Hager KJ100A

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚡ Rozdział zasilania w rozdzielnicy

Hager KJ100A to 4-biegunowy blok rozdzielczy o prądzie znamionowym 100 A, przeznaczony do wygodnego i uporządkowanego podziału zasilania w rozdzielnicach elektrycznych. Pozwala na rozdzielenie przewodów w obrębie poszczególnych biegunów, ułatwiając wykonanie przejrzystej instalacji.

Konstrukcja została przygotowana z myślą o instalacjach, w których konieczne jest połączenie przewodu zasilającego z większą liczbą przewodów wychodzących. Dzięki odpowiedniej liczbie zacisków jeden blok może zastąpić wiele pojedynczych połączeń wykonywanych bezpośrednio w rozdzielnicy.

Urządzenie ma 4 bieguny i jest przystosowane do pracy z prądem znamionowym do 100 A.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔌 Cztery bieguny i rozbudowane możliwości przyłączeniowe

Blok posiada 4 niezależne bieguny, a każdy z nich oferuje kilka punktów przyłączeniowych. Na każdy biegun przypadają:

• 2 zaciski dla przewodów 2,5–25 mm²,
• 5 zacisków dla przewodów 1,5–16 mm².

Taka konfiguracja pozwala wygodnie rozdzielać zasilanie na kilka przewodów bez konieczności stosowania dodatkowych elementów pośrednich. Producent określa KJ100A jako 4-polowy blok rozdzielczy 100 A z układem 2 × 2,5–25 mm² / 5 × 1,5–16 mm² na biegun.

Rozwiązanie jest szczególnie praktyczne w rozdzielnicach, gdzie liczba przewodów przyłączeniowych jest większa i istotne jest zachowanie uporządkowanego sposobu prowadzenia instalacji.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🧰 Obsługa różnych przekrojów przewodów

KJ100A umożliwia podłączenie przewodów o różnych przekrojach, dzięki czemu można dopasować sposób wykonania połączeń do konkretnego układu instalacji.

Dla przewodów sztywnych zakres wynosi 1,5–25 mm², natomiast dla przewodów elastycznych podany zakres to 1,5–16 mm².

Zróżnicowane przekroje obsługiwane przez poszczególne zaciski pozwalają wykorzystać blok zarówno do podłączenia głównego przewodu zasilającego, jak i kilku przewodów odprowadzających.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔩 Połączenie śrubowe

Przewody są mocowane za pomocą połączeń śrubowych, co pozwala na stabilne wykonanie połączeń elektrycznych. Nominalny moment dokręcania wynosi 2 Nm.

Prawidłowe dokręcenie zacisków ma istotne znaczenie dla jakości połączenia, dlatego podczas montażu należy przestrzegać wartości momentu zalecanej przez producenta.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🧩 Montaż na szynie DIN

KJ100A jest przeznaczony do montażu na szynie DIN, dzięki czemu może zostać łatwo zintegrowany z wyposażeniem rozdzielnicy.

Konstrukcja zajmuje 4 moduły, a jej wymiary wynoszą 97 mm wysokości, 71 mm szerokości oraz 44 mm głębokości. Pozwala to uwzględnić blok podczas planowania przestrzeni montażowej i rozmieszczenia pozostałej aparatury.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏗️ Praktyczne zastosowanie w rozdzielnicach

Blok rozdzielczy znajduje zastosowanie wszędzie tam, gdzie zachodzi potrzeba podziału zasilania na kilka przewodów przy zachowaniu uporządkowanego układu połączeń.

Może być stosowany podczas budowy nowych rozdzielnic oraz przy modernizacji istniejących instalacji elektrycznych. Duża liczba dostępnych punktów przyłączeniowych pozwala ograniczyć liczbę dodatkowych połączeń i ułatwia organizację przewodów wewnątrz rozdzielnicy.

Cztery bieguny umożliwiają zastosowanie bloku w układach, w których wymagany jest wielobiegunowy rozdział zasilania.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🧱 Kompaktowa konstrukcja

Pomimo rozbudowanych możliwości przyłączeniowych blok zachowuje stosunkowo kompaktowe wymiary. Szerokość 71 mm przy wysokości 97 mm i głębokości 44 mm pozwala na wygodne zaplanowanie jego położenia w rozdzielnicy.

Konstrukcja została przewidziana jako element aparatury modułowej i zajmuje 4 moduły.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔧 Miedziane elementy przewodzące

W podanych danych technicznych produktu wskazano 130 g zawartości miedzi. Materiał przewodzący stanowi istotny element konstrukcji bloku rozdzielczego i odpowiada za realizację połączeń elektrycznych pomiędzy poszczególnymi punktami przyłączeniowymi.

Takie rozwiązanie pozwala wykorzystać blok jako centralny punkt rozdziału przewodów w rozdzielnicy.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏢 Uporządkowany rozdział przewodów

Zastosowanie dedykowanego bloku rozdzielczego pozwala uporządkować połączenia wewnątrz rozdzielnicy. Zamiast łączenia wielu przewodów w przypadkowy sposób można wykorzystać przeznaczone do tego punkty przyłączeniowe.

Ma to znaczenie nie tylko podczas wykonywania instalacji, ale również w czasie późniejszych prac serwisowych i modernizacyjnych. Przejrzysty układ połączeń ułatwia identyfikację przewodów i pozwala zachować większy porządek wewnątrz rozdzielnicy.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📋 Specyfikacja techniczna

Parametry dotyczące prądu znamionowego, liczby biegunów, wymiarów, liczby modułów i momentu dokręcania są potwierdzone w aktualnej dokumentacji Hager.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

✅ Dlaczego warto wybrać Hager KJ100A?

• 4-biegunowa konstrukcja przeznaczona do rozdziału zasilania,
• prąd znamionowy 100 A,
• 2 × 2,5–25 mm² oraz 5 × 1,5–16 mm² na każdy biegun,
• obsługa przewodów sztywnych 1,5–25 mm²,
• obsługa przewodów elastycznych 1,5–16 mm²,
• połączenia śrubowe,
• montaż na szynie DIN,
• kompaktowa szerokość 71 mm,
• konstrukcja zajmująca 4 moduły,
• nominalny moment dokręcania 2 Nm,
• 130 g zawartości miedzi,
• zgodność z wymaganiami RoHS.

Hager KJ100A to praktyczny 4-biegunowy blok rozdzielczy 100 A, który pozwala wygodnie i uporządkowanie rozdzielić zasilanie w rozdzielnicy elektrycznej. Rozbudowana konfiguracja zacisków, możliwość podłączenia przewodów o różnych przekrojach oraz montaż na szynie DIN sprawiają, że jest to wygodne rozwiązanie do wykonywania przejrzystych i uporządkowanych połączeń w instalacjach elektrycznych
