HAGER RCCB Wyłącznik różnicowoprądowy 1P+N 25A 30mA 6kA A CDA225J

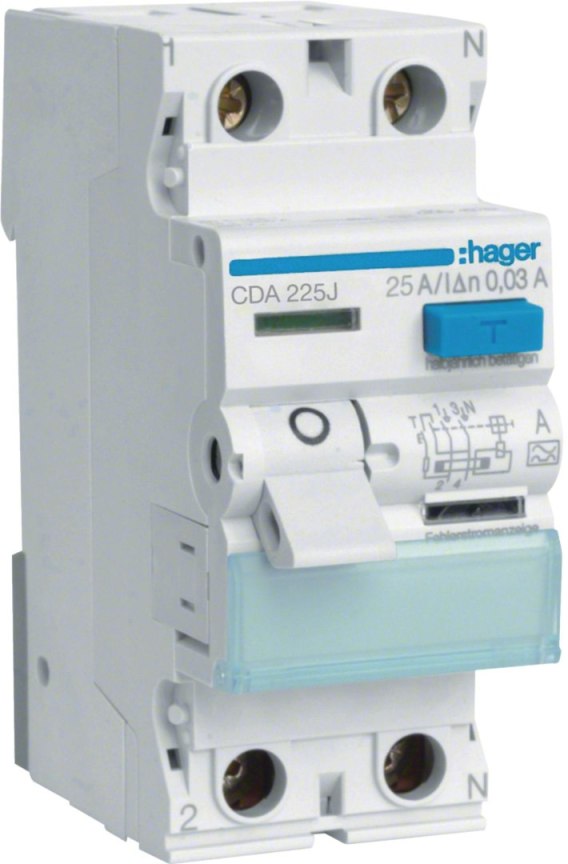

Hager CDA225J – wyłącznik różnicowoprądowy 1P+N 25 A 30 mA 6 kA typ A

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚡ Wyłącznik różnicowoprądowy 1P+N

Hager CDA225J to wyłącznik różnicowoprądowy 1P+N o prądzie znamionowym 25 A i znamionowym prądzie różnicowym 30 mA. Urządzenie przeznaczone jest do stosowania w instalacjach elektrycznych, gdzie wymagane jest dodatkowe zabezpieczenie przeciwporażeniowe oraz ochrona instalacji przed skutkami wystąpienia prądu różnicowego.

Wyłącznik posiada 2 bieguny, odpowiadające konfiguracji 1P+N, i jest przystosowany do pracy przy napięciu znamionowym 230 V oraz częstotliwości 50 Hz.

Zastosowanie charakterystyki prądu różnicowego typu A pozwala na wykorzystanie urządzenia w instalacjach, w których mogą występować również prądy różnicowe o charakterze pulsującym stałym.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🛡️ Ochrona różnicowoprądowa 30 mA

CDA225J posiada znamionowy prąd różnicowy na poziomie 30 mA (0,03 A). Jest to parametr określający wartość prądu różnicowego, przy której wyłącznik różnicowoprądowy zadziała.

Urządzenie stanowi element ochrony instalacji i użytkowników przed skutkami wystąpienia prądu różnicowego. W przypadku wykrycia odpowiedniego prądu upływu wyłącznik odłącza chroniony obwód.

Dobór wyłącznika różnicowoprądowego powinien zawsze uwzględniać parametry konkretnej instalacji, sposób jej wykonania oraz wymagania dotyczące ochrony przeciwporażeniowej.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔌 Typ A – szeroki zakres zastosowań

Model CDA225J wykorzystuje typ prądu różnicowego A. Tego rodzaju wyłączniki są przeznaczone do instalacji, w których oprócz prądów różnicowych przemiennych mogą pojawić się również prądy różnicowe pulsujące stałe.

Dzięki temu rozwiązanie znajduje zastosowanie zarówno w typowych instalacjach elektrycznych, jak i w obwodach zasilających urządzenia wykorzystujące elektronikę.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏠 Zastosowanie w instalacjach domowych i przemysłowych

Wyłączniki różnicowoprądowe Hager są przeznaczone do stosowania w instalacjach domowych i przemysłowych.

Model o prądzie znamionowym 25 A może być wykorzystany jako element ochrony odpowiednio dobranego obwodu elektrycznego. Urządzenie montowane jest w rozdzielnicy, gdzie współpracuje z pozostałymi elementami aparatury zabezpieczającej.

Zastosowanie wyłącznika różnicowoprądowego pozwala zwiększyć poziom bezpieczeństwa instalacji i stanowi ważny element prawidłowo zaprojektowanego systemu ochrony elektrycznej.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🛠️ Montaż na szynie TH-35

CDA225J jest przystosowany do montażu na szynie TH-35, powszechnie stosowanej w rozdzielnicach elektrycznych.

Urządzenie zajmuje 2 moduły przestrzeni montażowej. Zgodnie z DIN 43880 wymiar obudowy określono jako 2, co odpowiada szerokości wyrażonej liczbą dwóch modułów.

Takie rozwiązanie ułatwia zestawienie wyłącznika z innymi aparatami instalacyjnymi znajdującymi się w rozdzielnicy.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📐 Kompaktowa obudowa

Wyłącznik został wykonany w obudowie o wymiarze odpowiadającym 2 modułom, dzięki czemu można łatwo zaplanować jego miejsce w rozdzielnicy.

Głębokość wbudowania wynosi 70 mm, co jest istotnym parametrem podczas doboru miejsca montażowego i rozmieszczania aparatury wewnątrz rozdzielnicy.

Stopień ochrony obudowy określono na IP20.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔧 Parametry pracy

Urządzenie pracuje przy napięciu znamionowym 230 V i częstotliwości 50 Hz. Jego prąd znamionowy wynosi 25 A, natomiast znamionowy prąd różnicowy to 30 mA.

Podczas pracy wyłącznik charakteryzuje się stratami mocy na poziomie 2,32 W.

Wszystkie te parametry należy uwzględnić podczas projektowania i doboru aparatury do konkretnej instalacji elektrycznej.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚙️ Specyfikacja techniczna

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

✅ Dlaczego warto wybrać Hager CDA225J?

• konfiguracja 1P+N,

• 2 bieguny,

• prąd znamionowy 25 A,

• znamionowy prąd różnicowy 30 mA,

• typ A prądu różnicowego,

• napięcie znamionowe 230 V,

• częstotliwość 50 Hz,

• zdolność zwarciowa 6 kA,

• montaż na szynie TH-35,

• szerokość 2 moduły,

• głębokość wbudowania 70 mm,

• stopień ochrony IP20,

• przeznaczenie do instalacji domowych i przemysłowych.

Hager CDA225J to 2-biegunowy wyłącznik różnicowoprądowy 1P+N o prądzie znamionowym 25 A i czułości 30 mA, przeznaczony do zastosowania w instalacjach elektrycznych. Typ A, montaż na szynie TH-35 oraz kompaktowa szerokość 2 modułów sprawiają, że urządzenie można wygodnie zastosować jako element aparatury zabezpieczającej w rozdzielnicy.
