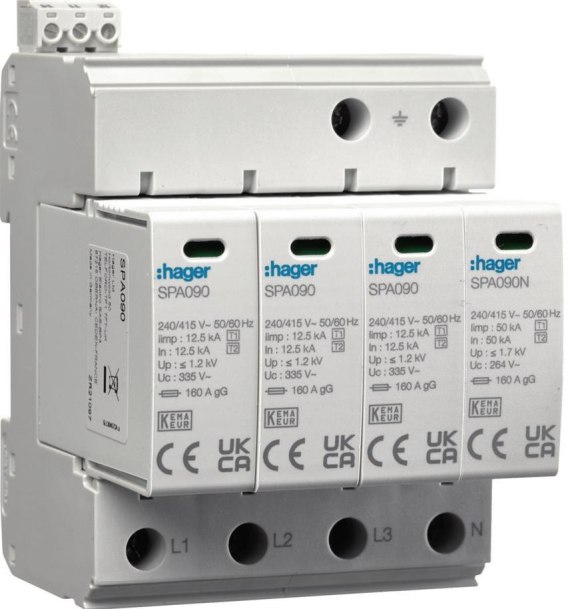

Hager SPA931 – ogranicznik przepięć T1+T2 MOV 4P 50 kA TN-S/TT

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚡ Ogranicznik przepięć T1+T2

Hager SPA931 to 4-biegunowy ogranicznik przepięć typu T1+T2, przeznaczony do stosowania w sieciach TN-S oraz TT. Urządzenie wykorzystuje technologię MOV i zostało zaprojektowane do ochrony instalacji elektrycznej przed skutkami przepięć występujących w sieci, w tym przepięć związanych z wyładowaniami atmosferycznymi.

Model SPA931 charakteryzuje się maksymalnym prądem rozładowania Imax na poziomie 50 kA oraz bardzo niskim poziomem ochrony napięciowej Up = 1,2 kV. Ogranicznik może być stosowany w rozdzielnicy głównej budynku, gdzie stanowi jeden z podstawowych elementów ochrony przeciwprzepięciowej instalacji.

Urządzenie posiada również styk do zdalnej sygnalizacji, umożliwiający monitorowanie stanu ogranicznika i przekazywanie informacji o jego statusie do odpowiedniego systemu nadzorującego.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🛡️ Ochrona instalacji przed przepięciami

Zastosowanie ogranicznika przepięć w rozdzielnicy głównej pozwala ograniczyć poziom przepięć docierających do dalszych części instalacji elektrycznej.

SPA931 zapewnia poziom ochrony napięciowej Up = 1,2 kV, dzięki czemu może ograniczać przepięcia do poziomu odpowiedniego dla ochrony instalacji oraz podłączonych do niej odbiorników.

W przypadku instalacji elektrycznych należy pamiętać, że skuteczny obszar ochrony przeciwprzepięciowej jest zależny m.in. od długości przewodów oraz sposobu wykonania instalacji. W praktyce przyjmuje się, że dla dalszych odcinków instalacji mogą być wymagane dodatkowe stopnie ochrony.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚡ Typ 1+2 – ochrona w dwóch stopniach

SPA931 łączy funkcję ogranicznika T1 oraz T2, dzięki czemu jeden aparat może realizować dwa poziomy ochrony przeciwprzepięciowej.

Typ T1 jest przeznaczony do odprowadzania dużych impulsów prądowych związanych przede wszystkim z oddziaływaniem wyładowań atmosferycznych.

Typ T2 służy natomiast do ograniczania przepięć powstających w instalacji, w tym przepięć związanych z procesami łączeniowymi.

Zgodnie z danymi producenta urządzenie spełnia wymagania klas T1 i T2 według IEC 61643. Hager określa SPA931 jako ogranicznik kombinowany z modułami ochronnymi i stykiem sygnalizacyjnym.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔥 Wysoka zdolność odprowadzania prądu

Jednym z najważniejszych parametrów SPA931 jest maksymalny prąd rozładowania Imax = 50 kA.

Dodatkowo prąd impulsowy pioruna Iimp (10/350 µs) wynosi:

• 12,5 kA dla L-N(PEN),

• 50 kA dla N-PE.

Takie parametry pozwalają zastosować urządzenie jako element ochrony przeciwprzepięciowej w odpowiednio zaprojektowanych instalacjach, w których wymagane są ograniczniki typu T1+T2.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔌 Przystosowanie do sieci TN-S i TT

SPA931 został przeznaczony do pracy w sieciach:

• TN-S,

• TT.

Napięcie znamionowe łączeniowe wynosi 240–415 V AC, natomiast ciągłe napięcie robocze Uc = 335 V.

Takie parametry pozwalają na zastosowanie ogranicznika w odpowiednio dobranych instalacjach niskiego napięcia. Przed zastosowaniem urządzenia należy zawsze zweryfikować zgodność jego parametrów z układem sieci oraz projektem instalacji.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📡 Zdalna sygnalizacja stanu

Jedną z praktycznych cech SPA931 jest styk do zdalnej sygnalizacji. Pozwala on na przekazywanie informacji o stanie ogranicznika do zewnętrznego systemu monitorowania.

Rozwiązanie to może być szczególnie przydatne w instalacjach, w których stan aparatury zabezpieczającej powinien być stale kontrolowany. Informacja o stanie SPD może zostać wykorzystana przez odpowiedni system sygnalizacyjny lub system automatyki budynku.

Oprócz styku zdalnej sygnalizacji urządzenie posiada również lampkę kontrolną, która pozwala na lokalną kontrolę jego stanu.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔧 Bez konieczności dodatkowego dobezpieczenia do 160 A

SPA931 posiada parametr określający maksymalne zabezpieczenie nadprądowe dla połączenia równoległego na poziomie 160 A.

Oznacza to, że przy odpowiednio dobranych warunkach instalacji i zgodnie z wymaganiami producenta nie jest konieczne stosowanie dodatkowego bezpiecznika poprzedzającego ogranicznik do wartości 160 A.

Jest to istotna cecha instalacyjna, ponieważ ogranicza liczbę dodatkowych elementów potrzebnych do prawidłowego wykonania układu ochrony. Ostateczny sposób zabezpieczenia należy jednak dobrać zgodnie z dokumentacją urządzenia oraz projektem konkretnej instalacji.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏠 Zastosowanie w budynkach mieszkalnych i instalacjach elektrycznych

SPA931 może być stosowany jako element ochrony przeciwprzepięciowej w rozdzielnicy głównej budynku, w tym w instalacjach, w których istotna jest ochrona zarówno samej infrastruktury elektrycznej, jak i podłączonych urządzeń.

Ograniczenie poziomu przepięć może mieć znaczenie również dla odbiorników wyposażonych w elektronikę, takich jak elementy systemów alarmowych, automatyki budynkowej czy instalacji smart home.

Przy projektowaniu ochrony przeciwprzepięciowej należy jednak uwzględnić cały układ instalacji. Sam ogranicznik zamontowany w rozdzielnicy głównej nie oznacza automatycznie pełnej ochrony wszystkich odbiorników znajdujących się w budynku.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📐 Kompaktowa konstrukcja 4P

SPA931 posiada 4 bieguny i zajmuje 4 moduły w rozdzielnicy. Został zaprojektowany jako aparat do montażu w rozdzielnicy, co ułatwia jego integrację z pozostałą aparaturą elektryczną.

Wymiary urządzenia wynoszą:

• wysokość: 98,7 mm,

• szerokość: 71,20 mm,

• głębokość: 77,50 mm.

Stopień ochrony obudowy wynosi IP20.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔩 Zaciski i podłączenie przewodów

Ogranicznik wykorzystuje zaciski śrubowe. Wejście i wyjście urządzenia obsługuje:

• przewody elastyczne o przekroju 1,5–25 mm²,

• przewody lite o przekroju 1,5–35 mm².

Dla styku sygnałowego przewidziano przewody o przekroju 0,4–1,5 mm².

Nominalny moment dokręcania zacisków wynosi 3–4,5 Nm. Parametry te ułatwiają prawidłowy dobór przewodów oraz wykonanie połączeń zgodnie z wymaganiami urządzenia.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🌡️ Szeroki zakres temperatur pracy

Urządzenie zostało przystosowane do pracy w zakresie temperatur od -40°C do 80°C.

Tak szeroki zakres temperatur pozwala na zastosowanie ogranicznika w różnych warunkach środowiskowych występujących w obrębie rozdzielnic elektrycznych.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚙️ Specyfikacja techniczna

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

✅ Dlaczego warto wybrać Hager SPA931?

• ogranicznik przepięć T1+T2,

• technologia MOV,

• konfiguracja 3P+N / 4P,

• przeznaczenie do sieci TN-S i TT,

• maksymalny prąd rozładowania Imax 50 kA,

• prąd impulsowy pioruna Iimp 12,5 kA L-N(PEN) / 50 kA N-PE,

• niski poziom ochrony napięciowej Up 1,2 kV,

• ciągłe napięcie robocze Uc 335 V,

• napięcie znamionowe łączeniowe 240–415 V AC,

• maksymalne zabezpieczenie nadprądowe 160 A,

• styk do zdalnej sygnalizacji,

• lampka kontrolna,

• 4 moduły szerokości,

• zaciski śrubowe,

• obsługa przewodów elastycznych do 25 mm² i litych do 35 mm²,

• szeroki zakres temperatur pracy -40°C do 80°C.

Hager SPA931 to zaawansowany ogranicznik przepięć T1+T2 typu MOV w konfiguracji 3P+N, przeznaczony do ochrony instalacji w sieciach TN-S i TT. Wysoki poziom zdolności odprowadzania prądu, poziom ochrony Up 1,2 kV, zdalny styk sygnalizacyjny oraz możliwość monitorowania stanu urządzenia sprawiają, że jest to rozwiązanie przeznaczone do profesjonalnie zaprojektowanych instalacji elektrycznych.
