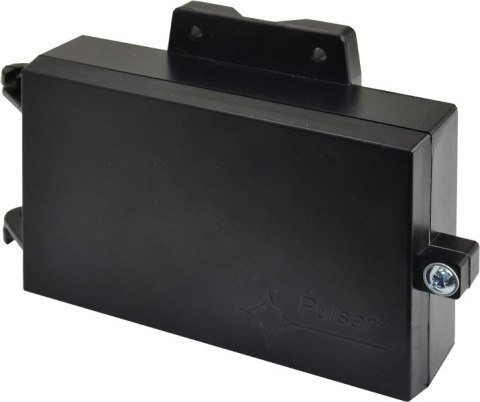

Moduł bezpiecznikowy w obudowie Pulsar AWZ592 – 8 wyjść PTC 1 A

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚡ Moduł bezpiecznikowy do systemów CCTV

Pulsar AWZ592, oznaczony również jako LBC8/8x1A/PTC, to moduł bezpiecznikowy przeznaczony do rozdziału zasilania w systemach CCTV wymagających napięcia w zakresie 10–30 V DC.

Urządzenie umożliwia podłączenie zasilania do ośmiu niezależnych wyjść AUX1–AUX8, z których każde zabezpieczone jest osobnym bezpiecznikiem polimerowym PTC 1 A. Dzięki temu moduł pozwala uporządkować dystrybucję zasilania do wielu odbiorników oraz indywidualnie zabezpieczyć poszczególne obwody.

AWZ592 został wyposażony w dwa wejścia zasilania – złącze śrubowe oraz gniazdo DC 5,5/2,1 – a całość umieszczono w dedykowanej obudowie.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⭐ Najważniejsze cechy

• przeznaczenie do systemów CCTV,
• napięcie zasilania 10–30 V DC,
• 8 niezależnych wyjść AUX1–AUX8,
• indywidualne bezpieczniki polimerowe PTC 1 A,
• dwa wejścia zasilania: złącze śrubowe i gniazdo DC 5,5/2,1,
• zworki J1–J8 umożliwiające odłączenie zasilania poszczególnych wyjść,
• zabezpieczenia SCP, OLP i przepięciowe,
• warystor zabezpieczający wejście modułu przed skutkami przepięć,
• optyczna sygnalizacja obecności napięcia oraz stanu wyjść,
• obudowa o wymiarach 126 × 78+16 × 42 mm,
• możliwość montażu za pomocą 2 wkrętów montażowych,
• obsługa przewodów w zakresie Ø0,51–2,05 mm (AWG 24–12).

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔌 Osiem niezależnych wyjść AUX

AWZ592 posiada osiem wyjść zasilania AUX1–AUX8, przeznaczonych do rozdzielenia napięcia doprowadzonego do modułu na poszczególne obwody.

Każde wyjście zostało zabezpieczone osobnym bezpiecznikiem polimerowym PTC 1 A. Takie rozwiązanie pozwala indywidualnie zabezpieczyć obwody zasilające urządzeń podłączonych do modułu.

Wyjścia są dostępne na zaciskach AUX, co umożliwia wygodne podłączenie odbiorników oraz uporządkowanie instalacji zasilającej system CCTV.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🛡️ Bezpieczniki PTC i zabezpieczenie przepięciowe

Każdy z ośmiu obwodów wyjściowych posiada własne zabezpieczenie PTC 1 A. W przypadku wystąpienia przeciążenia lub zwarcia bezpiecznik ogranicza przepływ prądu w danym obwodzie.

Dodatkowo moduł posiada zabezpieczenia:

• SCP – przeciwzwarciowe,
• OLP – przeciążeniowe,
• przepięciowe.

Wejście modułu zostało również zabezpieczone warystorem, który chroni zasilacz przed skutkami wystąpienia przepięć w układzie zasilania.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔧 Zworki J1–J8 do odłączania wyjść

AWZ592 wyposażono w zworki J1–J8, które umożliwiają odłączenie zasilania odpowiedniego wyjścia AUX1–AUX8 na zacisku „+”.

Pozwala to na indywidualne zarządzanie zasilaniem poszczególnych obwodów bez konieczności odłączania całego modułu od źródła zasilania.

Zworki mogą być przydatne podczas konfiguracji oraz serwisowania instalacji, gdy konieczne jest czasowe odłączenie konkretnego odbiornika.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

💡 Czytelna sygnalizacja LED

Moduł posiada rozbudowaną optyczną sygnalizację LED, która ułatwia kontrolę stanu zasilania i poszczególnych wyjść.

Zastosowano:

• czerwoną diodę LED – sygnalizuje obecność napięcia zasilania DC,
• zielone diody LED L1–L8 – informują o stanie wyjść AUX1–AUX8.

Zadziałanie bezpiecznika PTC jest sygnalizowane poprzez zgaśnięcie odpowiedniej diody LED. Przykładowo dioda L1 odpowiada wyjściu AUX1, L2 wyjściu AUX2 itd.

Takie rozwiązanie pozwala szybko zidentyfikować obwód, który wymaga sprawdzenia.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔋 Dwa wejścia zasilania

AWZ592 oferuje dwa wejścia zasilania, dzięki czemu użytkownik może wybrać dogodny sposób podłączenia źródła napięcia.

Do dyspozycji pozostają:

• złącze śrubowe,
• gniazdo DC 5,5/2,1.

Moduł pracuje z napięciem 10–30 V DC, a jego pobór prądu wynosi od 8 mA do 70 mA w zależności od napięcia wejściowego w zakresie 10–30 V DC.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏠 Obudowa i wygodny montaż

Pulsar AWZ592 został umieszczony w dedykowanej obudowie, która ułatwia wykorzystanie modułu jako kompletnego elementu instalacji CCTV.

Mocowanie odbywa się za pomocą dwóch wkrętów montażowych, dla których przewidziano otwory o średnicy 4 mm.

Wymiary obudowy wynoszą 126 × 78+16 × 42 mm ±2 mm, dzięki czemu moduł zachowuje kompaktową konstrukcję przy jednoczesnym zapewnieniu ośmiu niezależnych wyjść.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔗 Uniwersalne zaciski i przewody

Moduł został wyposażony w złącza umożliwiające podłączenie przewodów o średnicy Ø0,51–2,05 mm, odpowiadającej zakresowi AWG 24–12.

Złącza śrubowe zastosowano dla wyjść oraz wejść zasilania, natomiast dodatkowym sposobem doprowadzenia zasilania jest gniazdo DC 5,5/2,1.

Takie rozwiązanie pozwala na wygodne dopasowanie sposobu podłączenia do wykorzystywanego źródła zasilania.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏢 Zastosowanie w systemach CCTV

AWZ592 został zaprojektowany z myślą o systemach monitoringu CCTV, w których z jednego źródła napięcia należy zasilić wiele urządzeń.

Osiem niezależnych wyjść AUX umożliwia uporządkowanie dystrybucji zasilania, a indywidualne bezpieczniki PTC 1 A zapewniają zabezpieczenie poszczególnych obwodów.

Dzięki sygnalizacji LED można łatwiej kontrolować stan zasilania, a zworki J1–J8 pozwalają na indywidualne odłączanie wybranych wyjść.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚠️ Ważna uwaga dotycząca zasilacza

W przypadku zastosowania zasilacza o zbyt małej wydajności prądowej, zwarcie jednego z wyjść modułu może spowodować chwilowy zanik napięcia na pozostałych wyjściach.

Dlatego przy projektowaniu instalacji należy odpowiednio dobrać źródło zasilania do łącznego zapotrzebowania podłączonych odbiorników.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚙️ Specyfikacja techniczna

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

✅ Dlaczego warto wybrać Pulsar AWZ592?

• 8 niezależnych wyjść AUX do dystrybucji zasilania,
• indywidualne zabezpieczenie każdego wyjścia za pomocą PTC 1 A,
• przeznaczenie do systemów CCTV,
• szeroki zakres zasilania 10–30 V DC,
• dwa sposoby doprowadzenia zasilania,
• zworki J1–J8 umożliwiające odłączanie poszczególnych wyjść,
• czytelna sygnalizacja LED dla zasilania i każdego obwodu,
• dodatkowe zabezpieczenie wejścia za pomocą warystora,
• zabezpieczenia SCP, OLP i przepięciowe,
• kompaktowa obudowa i wygodne mocowanie,
• obsługa szerokiego zakresu przewodów AWG 24–12.

Pulsar AWZ592 to praktyczne rozwiązanie do uporządkowanego i zabezpieczonego rozdziału zasilania w systemach CCTV. Osiem niezależnych wyjść AUX, bezpieczniki PTC 1 A, sygnalizacja LED oraz możliwość indywidualnego odłączania obwodów za pomocą zworek J1–J8 zapewniają wygodną obsługę i kontrolę wielokanałowej instalacji zasilającej.
