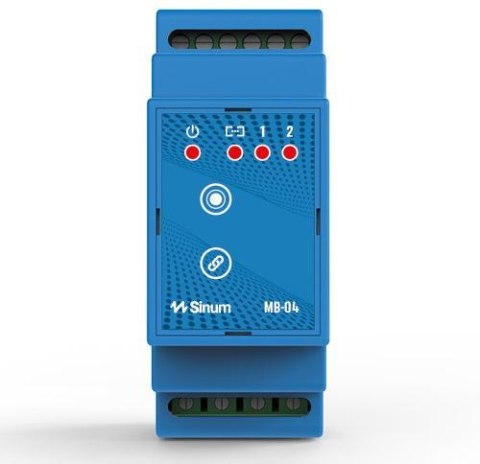

Moduł bezprzewodowy bramy na szynę DIN MB-04 TECH Sterowniki

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🚪 Bezprzewodowe sterowanie bramą z szafy rozdzielczej

TECH MB-04 to moduł sterowania bramą przeznaczony do montażu na szynie DIN TH35, który pozwala uporządkować sterowanie napędem bramy w jednym miejscu – bezpośrednio w rozdzielnicy lub szafie sterowniczej.

Urządzenie wyposażono w 2 przekaźniki oraz 2 wejścia dwustanowe, dzięki czemu może współpracować z obwodami sterującymi bramą oraz z dodatkowym sygnałem sterującym.

Komunikacja z systemem Sinum odbywa się bezprzewodowo za pomocą technologii TECH WTP, co pozwala zintegrować moduł z centralą i wykorzystać go jako element inteligentnego systemu sterowania budynkiem.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📡 Bezprzewodowa komunikacja TECH WTP

MB-04 komunikuje się z centralą Sinum bezprzewodowo w standardzie TECH WTP.

Dzięki temu nie ma potrzeby prowadzenia przewodowej magistrali komunikacyjnej pomiędzy modułem a centralą. Sam moduł może zostać zamontowany w rozdzielnicy w miejscu dogodnym z punktu widzenia instalacji bramy, a komunikacja z systemem Sinum odbywa się drogą radiową.

Rozwiązanie to ułatwia integrację sterowania bramą z pozostałymi elementami inteligentnego domu.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔄 Dwa przekaźniki i dwa wejścia dwustanowe

Moduł posiada 2 wyjścia przekaźnikowe, które pozwalają na sterowanie dwoma obwodami bramy.

Dodatkowo konstrukcja została wyposażona w 2 wejścia dwustanowe. Można je wykorzystać do podłączenia odpowiednich sygnałów sterujących, dzięki czemu moduł może współpracować nie tylko z centralnym systemem automatyki, ale również z lokalnymi elementami sterowania.

Maksymalne obciążenie pojedynczego przekaźnika wynosi 2 A dla kategorii AC1 oraz 2 A dla kategorii DC1. Producent definiuje AC1 jako obciążenie jednofazowe rezystancyjne lub lekko indukcyjne, natomiast DC1 jako obciążenie prądu stałego rezystancyjne lub lekko indukcyjne.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📱 Sterowanie z aplikacji Sinum

Po podłączeniu i skonfigurowaniu MB-04 w systemie Sinum użytkownik może uzyskać możliwość zdalnego sterowania bramą z poziomu aplikacji mobilnej.

Pozwala to połączyć sterowanie bramą z pozostałymi funkcjami inteligentnego domu. W zależności od konfiguracji systemu można tworzyć sceny, akcje oraz harmonogramy związane z pracą urządzenia.

Takie rozwiązanie może być przydatne zarówno w codziennym użytkowaniu, jak i w automatyzacji określonych czynności wykonywanych o ustalonej porze lub po spełnieniu określonych warunków.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🖲️ Możliwość sterowania lokalnego

Bezprzewodowa komunikacja z centralą nie oznacza konieczności rezygnacji z lokalnego sterowania.

MB-04 może współpracować z włącznikiem ściennym, dzięki czemu sterowanie bramą może być realizowane również manualnie.

Pozwala to połączyć klasyczne sterowanie przewodowe z możliwościami systemu Sinum. Użytkownik może więc korzystać z lokalnego przycisku, a jednocześnie mieć dostęp do dodatkowych funkcji automatyki i zdalnego sterowania.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏡 Integracja z systemem inteligentnego domu

Po dodaniu MB-04 do centrali Sinum moduł może stać się częścią większego systemu automatyki budynku.

Sterowanie bramą może zostać powiązane z innymi elementami instalacji poprzez odpowiednio przygotowane sceny i akcje. Pozwala to tworzyć zależności pomiędzy różnymi urządzeniami systemu.

Przykładowo sterowanie bramą może zostać uwzględnione w scenariuszach związanych z opuszczaniem lub powrotem do domu, zgodnie z konfiguracją przygotowaną przez użytkownika.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🧩 Dwa niezależne obwody sterujące

Zastosowanie dwóch przekaźników zwiększa możliwości wykorzystania modułu w instalacji bramowej.

Dwa wyjścia pozwalają obsługiwać dwa obwody sterujące, zależnie od sposobu działania konkretnego napędu i zastosowanego schematu połączeń.

Przed podłączeniem modułu należy zawsze sprawdzić wymagania wejść sterujących napędu oraz zastosować odpowiedni schemat elektryczny. Parametry przekaźników MB-04 wynoszą maksymalnie 2 A dla AC1 i 2 A dla DC1.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🛠️ Montaż na szynie DIN TH35

MB-04 został zaprojektowany do montażu na standardowej szynie DIN TH35.

Takie rozwiązanie jest szczególnie wygodne w przypadku instalacji, w których wszystkie elementy sterowania mają zostać umieszczone w jednej rozdzielnicy. Moduł może zostać zamontowany obok innych urządzeń automatyki, zasilaczy czy zabezpieczeń.

Konstrukcja o szerokości 35 mm zajmuje niewielką przestrzeń na szynie DIN, dzięki czemu łatwiej zachować uporządkowany układ wyposażenia rozdzielnicy.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚡ Zasilanie 24 V

Moduł jest zasilany napięciem 24 V i charakteryzuje się poborem prądu na poziomie 20 mA.

Takie parametry pozwalają na zastosowanie MB-04 w instalacjach wykorzystujących odpowiednie źródło zasilania 24 V.

Urządzenie może pracować w temperaturze od 5 do 50°C, dlatego zostało przystosowane do typowych warunków instalacji wewnętrznych, w tym rozdzielnic i szaf sterowniczych.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📐 Kompaktowa konstrukcja

Niewielkie wymiary ułatwiają instalację modułu w rozdzielnicy.

MB-04 ma:

• 89 mm wysokości,

• 35 mm szerokości,

• 65 mm głębokości.

Dzięki modułowej konstrukcji oraz montażowi na szynie DIN urządzenie można estetycznie wkomponować w istniejącą szafę sterowniczą.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏢 Zastosowanie

MB-04 jest przeznaczony przede wszystkim do integracji sterowania bramą z systemem Sinum.

Może znaleźć zastosowanie między innymi w:

• instalacjach bram wjazdowych,

• systemach automatyki domowej,

• domach jednorodzinnych,

• garażach,

• obiektach wyposażonych w centralę Sinum,

• rozdzielnicach i szafach sterowniczych,

• instalacjach wymagających lokalnego i zdalnego sterowania bramą.

Dwa przekaźniki oraz dwa wejścia dwustanowe pozwalają dopasować sposób wykorzystania modułu do konkretnej instalacji i możliwości napędu.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📋 Specyfikacja techniczna

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

✅ Dlaczego warto wybrać TECH MB-04?

• 2 przekaźniki do sterowania dwoma obwodami bramy,

• 2 wejścia dwustanowe,

• bezprzewodowa komunikacja TECH WTP,

• możliwość integracji z centralą Sinum,

• możliwość sterowania z aplikacji mobilnej,

• możliwość sterowania lokalnego za pomocą włącznika ściennego,

• obsługa scen i akcji,

• możliwość tworzenia harmonogramów,

• montaż na standardowej szynie DIN TH35,

• zasilanie 24 V,

• pobór prądu tylko 20 mA,

• maksymalne obciążenie przekaźnika 2 A AC1 / 2 A DC1,

• kompaktowe wymiary 89 × 35 × 65 mm.

TECH MB-04 to praktyczny moduł bezprzewodowego sterowania bramą, który pozwala połączyć lokalne sterowanie napędem z możliwościami inteligentnego systemu Sinum. Dwa przekaźniki, dwa wejścia dwustanowe, komunikacja TECH WTP oraz montaż na szynie DIN sprawiają, że urządzenie dobrze sprawdza się w rozdzielnicach i szafach sterowniczych, gdzie istotne są uporządkowana instalacja oraz możliwość zdalnego zarządzania bramą.
