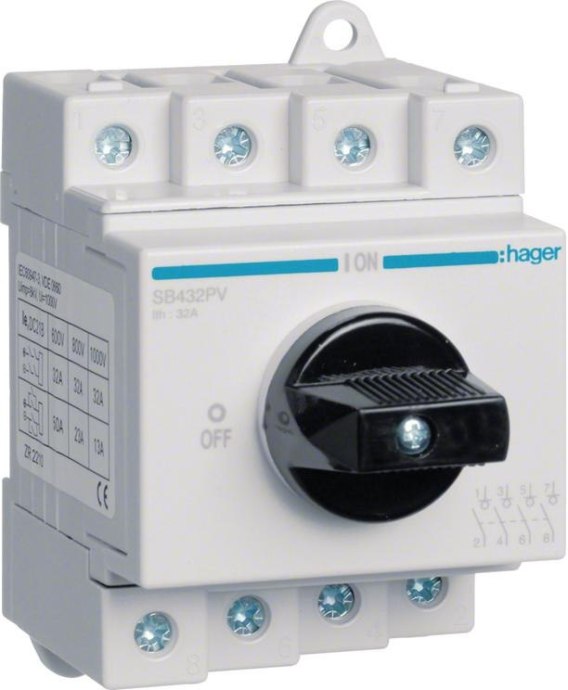

Modułowy rozłącznik izolacyjny do systemów fotowoltaicznych 4P 32A 1000 VDC Hager SB432PV

Modułowy rozłącznik izolacyjny PV 4P 32 A 1000 V DC Hager SB432PV

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

☀️ Rozłącznik izolacyjny do instalacji fotowoltaicznych

Hager SB432PV to modułowy rozłącznik izolacyjny 4P przeznaczony do rozłączania obwodów DC w instalacjach fotowoltaicznych. Urządzenie zostało zaprojektowane do pracy po stronie prądu stałego instalacji PV, gdzie może pełnić funkcję rozłącznika głównego obwodu DC.

Przy prądzie znamionowym 32 A oraz maksymalnym napięciu znamionowym pracy 1000 V DC znajduje zastosowanie w instalacjach fotowoltaicznych wymagających możliwości ręcznego odłączenia obwodu.

Urządzenie jest montowane na stałe i obsługiwane za pomocą pokrętła, co zapewnia prosty sposób ręcznego przełączania obwodu.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔌 Cztery bieguny i napięcie do 1000 V DC

Rozłącznik posiada 4 bieguny, dzięki czemu umożliwia jednoczesne rozłączanie odpowiednich torów obwodu.

Jednym z najważniejszych parametrów jest maksymalne znamionowe napięcie pracy wynoszące 1000 V. W przypadku zastosowania w instalacji fotowoltaicznej urządzenie jest przeznaczone do pracy po stronie DC, dlatego szczególnie istotne jest uwzględnienie parametrów napięcia i prądu całego projektowanego obwodu.

Prąd znamionowy ciągły wynosi 32 A, co pozwala zastosować aparat w obwodach PV, w których wymagane są takie parametry rozłączania.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🛡️ Rozłączanie głównego obwodu DC

SB432PV może pełnić funkcję rozłącznika głównego po stronie DC instalacji fotowoltaicznej. Pozwala na ręczne odłączenie obwodu za pomocą pokrętła, co jest przydatne podczas prac serwisowych, konserwacyjnych lub wykonywania czynności wymagających odseparowania danego obwodu.

Należy pamiętać, że urządzenie jest przeznaczone do określonej funkcji rozłączania i nie jest aparatem do zastosowań jako wyłącznik awaryjny lub rozłącznik bezpieczeństwa.

Dobór oraz sposób zastosowania powinny być zgodne z projektem instalacji PV i wymaganiami dotyczącymi danego układu.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔄 Ręczne sterowanie za pomocą pokrętła

Elementem obsługowym jest pokrętło, które pozwala na ręczne przełączanie urządzenia.

Konstrukcja została przewidziana do stałego montażu, dzięki czemu aparat może zostać umieszczony jako element wyposażenia odpowiednio zaprojektowanej instalacji elektrycznej lub fotowoltaicznej.

Rozłącznik nie posiada wbudowanego napędu silnikowego ani opcjonalnego wyzwalacza napięciowego, dlatego jego obsługa odbywa się ręcznie.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔧 Połączenie śrubowe

Przyłącza obwodu głównego wykorzystują połączenie śrubowe. Zalecany moment dokręcania wynosi 2,9 Nm.

Prawidłowe wykonanie połączeń ma szczególne znaczenie w instalacjach fotowoltaicznych pracujących przy wysokich napięciach DC. Podczas montażu należy stosować przewody i elementy połączeniowe odpowiednie do parametrów instalacji oraz przestrzegać wymagań producenta.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚙️ Prosta konstrukcja bez dodatkowych modułów

Rozłącznik został wyposażony w podstawową konstrukcję przeznaczoną do ręcznego rozłączania obwodu. Nie posiada:

• styków pomocniczych,
• wbudowanego napędu silnikowego,
• opcjonalnego wyzwalacza napięciowego,
• mechanizmu ryglującego umożliwiającego blokadę mechaniczną.

Dzięki temu pełni konkretną funkcję w instalacji — ręczne rozłączanie obwodu DC — bez dodatkowych elementów sterujących.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📐 Konstrukcja modułowa

SB432PV został wykonany jako modułowy aparat instalacyjny, przeznaczony do stałego montażu. Jego wysokość wynosi 85 mm, a głębokość 72 mm.

Część czołowa posiada stopień ochrony IP20, co odpowiada zastosowaniu aparatu jako elementu wyposażenia odpowiednio zabezpieczonej instalacji.

Konstrukcja została przewidziana do określonego sposobu montażu i nie jest przeznaczona do montażu płaskiego, czołowego ani do zabudowy w tablicach rozdzielczych.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

☀️ Zastosowanie w instalacjach PV

Rozłącznik może być wykorzystywany jako element instalacji fotowoltaicznych, w których konieczne jest ręczne odłączenie strony DC.

Przykładowe zastosowania obejmują:

• rozłączanie głównego obwodu DC instalacji PV,
• odłączanie obwodu podczas prac serwisowych,
• wyposażenie instalacji fotowoltaicznych wymagających ręcznego rozłączania,
• zastosowanie w odpowiednio zaprojektowanych układach po stronie prądu stałego.

Przed zastosowaniem należy sprawdzić zgodność parametrów rozłącznika z napięciem, prądem oraz konfiguracją konkretnej instalacji.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🌡️ Trwałość i warunki przechowywania

Konstrukcja urządzenia została przewidziana na 10 000 cykli trwałości mechanicznej, co odpowiada wielokrotnemu wykonywaniu operacji przełączania w okresie eksploatacji.

Zakres temperatury magazynowania wynosi od -50°C do 90°C. Parametr ten określa warunki, w jakich urządzenie może być przechowywane przed montażem.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚡ Straty mocy

Straty mocy urządzenia wynoszą 6,9 W. Jest to parametr, który warto uwzględnić podczas projektowania instalacji oraz przy ocenie warunków cieplnych w miejscu montażu.

W przypadku rozdzielnic i obudów zawierających większą liczbę aparatów należy uwzględnić łączne straty mocy wszystkich zastosowanych urządzeń.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚙️ Specyfikacja techniczna

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

✅ Dlaczego warto wybrać Hager SB432PV?

• przeznaczony do instalacji fotowoltaicznych,
• przeznaczony do rozłączania obwodów DC,
• konstrukcja 4-biegunowa,
• prąd znamionowy 32 A,
• maksymalne znamionowe napięcie pracy 1000 V,
• możliwość zastosowania jako rozłącznik główny strony DC,
• wygodne ręczne sterowanie za pomocą pokrętła,
• połączenie główne realizowane za pomocą zacisków śrubowych,
• moment dokręcania 2,9 Nm,
• trwałość mechaniczna do 10 000 cykli,
• kompaktowa konstrukcja o wysokości 85 mm i głębokości 72 mm,
• stopień ochrony części czołowej IP20.

Hager SB432PV to 4-biegunowy rozłącznik izolacyjny przeznaczony do obwodów DC instalacji fotowoltaicznych, oferujący parametry do 32 A i 1000 V. Ręczne sterowanie pokrętłem oraz możliwość wykorzystania jako rozłącznik główny strony DC sprawiają, że jest praktycznym elementem instalacji PV wymagających możliwości kontrolowanego odłączenia obwodu.
