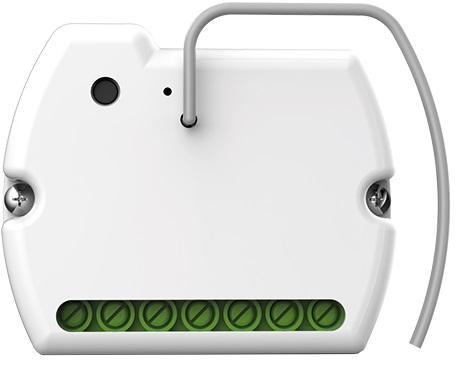

Przekaźnik niskonapięciowy dopuszkowy PPS-01 TECH Sterowniki

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔌 Kompaktowy przekaźnik niskonapięciowy do systemu Sinum

TECH PPS-01 to bezprzewodowy przekaźnik niskonapięciowy przeznaczony do montażu w puszce elektrycznej, który pozwala rozszerzyć funkcjonalność systemu inteligentnego domu Sinum o dodatkowy element wykonawczy.

Niewielkie wymiary urządzenia umożliwiają umieszczenie go bezpośrednio wewnątrz puszki instalacyjnej. Po prawidłowym montażu moduł pozostaje niewidoczny, dzięki czemu nie wpływa na wygląd osprzętu elektrycznego ani aranżację pomieszczenia.

Urządzenie komunikuje się z centralą Sinum bezprzewodowo za pośrednictwem TECH WTP 868 MHz. Po jego dodaniu i skonfigurowaniu w systemie użytkownik może wykorzystywać przekaźnik w zdalnym sterowaniu, scenach, akcjach oraz harmonogramach.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📡 Bezprzewodowa komunikacja z centralą Sinum

PPS-01 wykorzystuje bezprzewodową transmisję WTP w paśmie 868 MHz, dzięki czemu może współpracować z centralą Sinum bez konieczności prowadzenia dodatkowego przewodu komunikacyjnego.

Połączenie radiowe ułatwia rozbudowę istniejącego systemu automatyki. Moduł można zastosować w miejscu, w którym dostępne jest odpowiednie zasilanie i połączenie z obsługiwanym obwodem, bez konieczności doprowadzania przewodu magistrali do urządzenia.

Po zarejestrowaniu PPS-01 w centrali jego działanie może zostać wykorzystane w logice systemu Sinum, zależnie od indywidualnej konfiguracji instalacji.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚙️ Jeden przekaźnik beznapięciowy

Moduł posiada 1 przekaźnik beznapięciowy, przeznaczony do przełączania odpowiedniego obwodu lub wejścia sterującego zgodnie z parametrami urządzenia.

Zastosowanie styku beznapięciowego oznacza, że przekaźnik nie podaje na wyjście napięcia zasilającego moduł. Dzięki temu może pełnić funkcję elementu przełączającego współpracującego z odpowiednim wejściem sterowanym.

Maksymalne obciążenie przekaźnika wynosi 0,5 A. W przypadku zastosowań wymagających przełączania większych obciążeń należy zastosować odpowiednie rozwiązanie pośrednie, dobrane do parametrów konkretnego odbiornika.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏠 Dyskretny montaż w puszce elektrycznej

Jedną z najważniejszych cech PPS-01 jest konstrukcja dopuszkowa.

Moduł ma wymiary zaledwie 40 × 48 × 25 mm, dzięki czemu może zostać umieszczony w standardowej puszce elektrycznej o średnicy 60 mm. Po zamontowaniu urządzenie znajduje się wewnątrz puszki, dlatego pozostaje niewidoczne dla użytkownika.

Takie rozwiązanie jest szczególnie praktyczne podczas modernizacji istniejących instalacji, gdy nie ma potrzeby lub możliwości montowania dodatkowych urządzeń w rozdzielnicy.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📱 Zdalne sterowanie i automatyzacja

Po podłączeniu PPS-01 oraz dodaniu go do centrali Sinum można wykorzystać jego możliwości w ramach automatyki budynkowej.

Sterowanie może odbywać się z poziomu aplikacji Sinum, a przekaźnik może zostać uwzględniony w konfiguracji:

• scen,

• akcji,

• automatyzacji,

• harmonogramów,

• zdalnego sterowania.

Oznacza to, że działanie przekaźnika nie musi ograniczać się wyłącznie do pojedynczego polecenia użytkownika. Może on być elementem większego procesu automatyki, w którym jego stan jest zależny od określonych warunków lub zdarzeń zapisanych w systemie.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔋 Zasilanie 230 V AC

PPS-01 jest zasilany napięciem 230 V AC, a jego pobór mocy wynosi 1 W.

Należy przy tym rozróżnić napięcie zasilające moduł od parametrów jego wyjścia. PPS-01 jest urządzeniem zasilanym z sieci 230 V, ale posiada przekaźnik beznapięciowy, dlatego nie należy traktować jego wyjścia jako źródła napięcia 230 V dla odbiornika.

Właściwy sposób wykorzystania styku należy zawsze dobrać do parametrów urządzenia sterowanego oraz jego wejścia lub obwodu sterującego.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔧 Wymagany przewód neutralny

Montaż PPS-01 wymaga odpowiednio przygotowanej puszki instalacyjnej.

Do prawidłowego zastosowania modułu konieczna jest obecność przewodu fazowego oraz przewodu neutralnego. Jest to istotne podczas planowania montażu, szczególnie w przypadku modernizacji starszych instalacji, w których puszki pod włącznikami mogą nie posiadać przewodu neutralnego.

Przed instalacją należy sprawdzić konfigurację istniejącego okablowania oraz zapewnić zgodność sposobu podłączenia z dokumentacją urządzenia.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🧩 Rozbudowa istniejącej instalacji

Niewielka forma PPS-01 sprawia, że moduł dobrze sprawdza się jako element modernizacyjny.

Zamiast prowadzenia dodatkowych przewodów komunikacyjnych do rozdzielnicy można wykorzystać bezprzewodową komunikację z centralą Sinum. Sam moduł zostaje natomiast umieszczony w puszce, w pobliżu obsługiwanego obwodu.

Takie rozwiązanie pozwala stopniowo rozbudowywać system automatyki o kolejne punkty wykonawcze bez konieczności wymiany całego osprzętu elektrycznego.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏡 Zastosowanie w systemie inteligentnego domu

PPS-01 może być wykorzystany w instalacjach, w których potrzebne jest zdalne lub automatyczne przełączanie obwodu za pomocą styku beznapięciowego.

W zależności od konfiguracji systemu moduł może stanowić element sterujący odpowiednim urządzeniem wyposażonym w kompatybilne wejście.

Możliwość przypisania przekaźnika do scen, akcji i harmonogramów pozwala wykorzystać go zarówno w prostych instalacjach, jak i w bardziej rozbudowanych systemach automatyki budynkowej.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📐 Małe wymiary, duże możliwości

Konstrukcja została zoptymalizowana pod kątem montażu w ograniczonej przestrzeni puszki elektrycznej.

Wymiary urządzenia wynoszą:

• 40 mm – wysokość,

• 48 mm – szerokość,

• 25 mm – głębokość.

Tak kompaktowe gabaryty ułatwiają umieszczenie modułu w puszce o średnicy 60 mm i pozwalają zachować estetyczny wygląd instalacji po zakończeniu montażu.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🌡️ Warunki pracy

PPS-01 został przeznaczony do pracy w temperaturze od 5 do 50°C.

Parametr ten odpowiada typowym warunkom panującym wewnątrz pomieszczeń, w których instalowane są puszki elektryczne oraz elementy automatyki domowej.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚠️ PPS-01 a PPS-01 230 – ważna różnica

W ofercie TECH znajdują się dwa różne moduły o bardzo podobnych oznaczeniach: PPS-01 oraz PPS-01 230. Nie są to urządzenia o identycznych parametrach.

PPS-01 opisany na tej stronie jest przekaźnikiem niskonapięciowym z wyjściem beznapięciowym 0,5 A. Natomiast PPS-01 230 posiada przekaźnik napięciowy o obciążalności 10 A i służy między innymi do bezpośredniego sterowania obwodami oświetlenia lub zasilania.

Jest to istotna różnica przy wyborze urządzenia, ponieważ dobór niewłaściwego wariantu może uniemożliwić prawidłową realizację planowanej funkcji.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📋 Specyfikacja techniczna

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

✅ Dlaczego warto wybrać TECH PPS-01?

• bezprzewodowa komunikacja WTP 868 MHz,

• współpraca z centralą Sinum,

• 1 przekaźnik beznapięciowy,

• maksymalne obciążenie przekaźnika 0,5 A,

• niewidoczny montaż w puszce elektrycznej,

• możliwość montażu w puszce Ø60 mm,

• bardzo kompaktowe wymiary 40 × 48 × 25 mm,

• zasilanie 230 V AC,

• niski pobór mocy 1 W,

• możliwość wykorzystania w scenach, akcjach i harmonogramach systemu Sinum,

• możliwość zdalnego sterowania z poziomu aplikacji,

• rozwiązanie odpowiednie do rozbudowy istniejącej instalacji automatyki.

TECH PPS-01 to kompaktowy, bezprzewodowy przekaźnik niskonapięciowy do montażu w puszce elektrycznej, przeznaczony do rozbudowy systemu Sinum o dodatkowy kanał wykonawczy. Dzięki komunikacji WTP 868 MHz, niewielkim wymiarom i beznapięciowemu wyjściu 0,5 A może pełnić funkcję dyskretnego elementu sterującego w instalacjach automatyki budynkowej. Możliwość wykorzystania modułu w scenach, akcjach i harmonogramach dodatkowo zwiększa elastyczność całego systemu.
