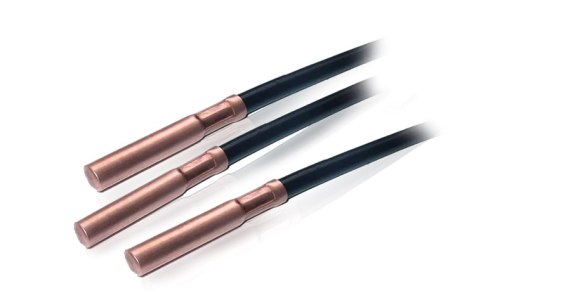

Przewodowy czujnik podłogowy NTC 150 cm TECH Sterowniki

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🌡️ Czujnik temperatury podłogi NTC 150 cm

Przewodowy czujnik podłogowy NTC 150 cm firmy TECH Sterowniki to element pomiarowy przeznaczony do monitorowania temperatury podłogi w instalacjach ogrzewania podłogowego. Umożliwia przekazywanie aktualnej temperatury do kompatybilnego regulatora lub sterownika, który może wykorzystać odczyt do odpowiedniego sterowania ogrzewaniem.

Zastosowanie dodatkowego czujnika temperatury podłogi pozwala nie tylko kontrolować komfort cieplny posadzki, ale również wykorzystać pomiar jako element regulacji systemu grzewczego. W zależności od zastosowanego sterownika możliwe jest między innymi sterowanie według temperatury podłogi lub wykorzystanie jej jako dodatkowego parametru regulacji. Producent wskazuje takie zastosowanie m.in. w wybranych regulatorach TECH Sterowniki.

Model NTC 150 cm wyposażony jest w przewód o długości 1,5 m, co pozwala na wygodne poprowadzenie połączenia od miejsca pomiaru do regulatora lub sterownika.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⭐ Najważniejsze cechy

• przewodowy czujnik temperatury podłogi,

• element pomiarowy typu NTC 103AT,

• charakterystyka 10 kΩ przy 25°C,

• zakres temperatury -30°C do +80°C,

• przewód o długości 1,5 m,

• końcówka pomiarowa o wymiarach 5 × 15 mm,

• wodoodporny przewód w izolacji PVC,

• plastikowa obudowa elementu pomiarowego,

• stopień ochrony IP67,

• przeznaczony do współpracy z kompatybilnymi sterownikami i regulatorami temperatury,

• możliwość zastosowania jako czujnik temperatury podłogi w systemach ogrzewania podłogowego.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏠 Pomiar temperatury podłogi

Czujnik został zaprojektowany z myślą o pomiarze temperatury powierzchni oraz warstw podłogi w instalacjach grzewczych. Jest szczególnie przydatny w systemach ogrzewania podłogowego, gdzie sama temperatura powietrza w pomieszczeniu nie zawsze wystarcza do uzyskania optymalnego komfortu cieplnego.

Odczyt temperatury z czujnika może być wykorzystany przez kompatybilny regulator jako dodatkowa informacja podczas sterowania ogrzewaniem. Pozwala to uwzględnić rzeczywistą temperaturę podłogi i odpowiednio reagować na jej zmiany.

Producent TECH Sterowniki przewiduje możliwość wykorzystania czujnika NTC jako czujnika podłogowego w określonych urządzeniach sterujących. W katalogu producenta wskazano między innymi współpracę z wybranymi regulatorami serii F-4z, T-3 oraz ST-29x.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔬 Element pomiarowy NTC 103AT

Za pomiar temperatury odpowiada termistor NTC 103AT o charakterystyce 10 kΩ przy temperaturze 25°C.

Technologia NTC wykorzystuje zależność rezystancji elementu od temperatury. Wraz ze zmianą temperatury zmienia się rezystancja termistora, a współpracujący z nim sterownik może przeliczyć tę wartość na aktualny pomiar temperatury.

Dzięki zastosowaniu konkretnego typu elementu pomiarowego czujnik może współpracować z urządzeniami wyposażonymi w odpowiednie wejście dla czujnika NTC. Przed zastosowaniem należy zawsze sprawdzić kompatybilność czujnika z konkretnym sterownikiem lub regulatorem.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📏 Przewód o długości 1,5 metra

Czujnik wyposażono w 1,5-metrowy przewód, który pozwala na połączenie elementu pomiarowego z urządzeniem sterującym bez konieczności stosowania dodatkowego przedłużenia w typowych instalacjach.

Długość przewodu ułatwia umieszczenie końcówki pomiarowej w odpowiednim miejscu, jednocześnie pozwalając na poprowadzenie przewodu do regulatora lub innego urządzenia współpracującego.

Producent oferuje również wariant NTC o długości 250 cm, natomiast prezentowany model ma standardową długość 150 cm.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

💧 Wodoodporna konstrukcja i IP67

Przewód czujnika wykonano z wykorzystaniem wodoodpornej izolacji PVC, natomiast element pomiarowy znajduje się w plastikowej obudowie.

Stopień ochrony IP67 oznacza podwyższoną odporność konstrukcji na wnikanie pyłu oraz działanie wody w warunkach określonych dla tego stopnia ochrony. Dzięki temu czujnik jest przystosowany do zastosowań, w których element pomiarowy może znajdować się w wymagającym środowisku instalacyjnym.

W przypadku montażu w warstwie podłogi istotne jest również odpowiednie zabezpieczenie oraz prawidłowe poprowadzenie przewodu, zgodnie z wymaganiami konkretnej instalacji.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔧 Końcówka pomiarowa

Element pomiarowy ma wymiary 5 × 15 mm, dzięki czemu może zostać umieszczony w przygotowanym miejscu pomiarowym bez konieczności stosowania dużej przestrzeni montażowej.

W przypadku ogrzewania podłogowego czujnik powinien być umieszczony w miejscu zapewniającym reprezentatywny pomiar temperatury podłogi. W praktyce producent TECH Sterowniki zaleca przy montażu czujników podłogowych odpowiednie przygotowanie miejsca montażu, a dla ułatwienia późniejszego serwisu wskazuje możliwość zastosowania peszla ochronnego.

Takie rozwiązanie ułatwia również ewentualną wymianę czujnika bez ingerencji w konstrukcję posadzki.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🛠️ Zastosowanie w ogrzewaniu podłogowym

Czujnik NTC 150 cm znajduje zastosowanie przede wszystkim w instalacjach ogrzewania podłogowego, gdzie może pełnić funkcję dodatkowego źródła informacji o temperaturze posadzki.

Może być wykorzystany między innymi do:

• pomiaru temperatury podłogi,

• kontroli temperatury posadzki,

• współpracy z regulatorem wyposażonym w wejście dla czujnika podłogowego,

• sterowania ogrzewaniem według temperatury podłogi w kompatybilnych urządzeniach,

• ochrony podłogi przed nadmiernym wzrostem temperatury, jeśli funkcję taką obsługuje współpracujący sterownik,

• uzyskania dodatkowej informacji pomiarowej w systemie regulacji ogrzewania.

Sposób wykorzystania pomiaru zależy od funkcjonalności urządzenia, do którego czujnik zostanie podłączony.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔄 Czujnik jako element systemu regulacji

Sam czujnik jest pasywnym elementem pomiarowym i nie posiada własnego sterowania, wyświetlacza ani zasilania. Jego zadaniem jest dostarczenie do kompatybilnego urządzenia informacji o temperaturze.

Dopiero współpracujący regulator lub sterownik interpretuje sygnał z elementu NTC i wykorzystuje go zgodnie z dostępnymi funkcjami. Dzięki temu czujnik może stanowić niewielki, ale istotny element całego systemu automatyki ogrzewania.

Takie rozwiązanie pozwala oddzielić miejsce pomiaru temperatury od miejsca, w którym znajduje się elektronika sterująca.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🧱 Montaż w warstwie podłogi

W przypadku zastosowania jako czujnik podłogowy element pomiarowy należy umieścić w odpowiednim miejscu w warstwie podłogi, tak aby uzyskiwany pomiar możliwie dobrze odpowiadał rzeczywistej temperaturze kontrolowanego obszaru.

TECH Sterowniki wskazuje możliwość montażu czujnika w górnej warstwie wylewki, bezpośrednio pod panelami lub płytkami. Producent zaleca również zastosowanie peszla ochronnego, który może ułatwić późniejszy serwis lub wymianę czujnika.

Szczegółowe miejsce montażu należy dobrać do rodzaju podłogi, konstrukcji posadzki oraz wymagań zastosowanego systemu grzewczego.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🌡️ Szeroki zakres pracy

Zakres temperatury określony dla czujnika wynosi od -30°C do +80°C.

Taki zakres pozwala wykorzystać element pomiarowy w różnego rodzaju instalacjach, w których wymagany jest pomiar temperatury za pomocą termistora NTC. W przypadku zastosowania w ogrzewaniu podłogowym zapewnia odpowiedni zakres do monitorowania temperatur występujących w typowych warunkach pracy instalacji.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔌 Prosta konstrukcja przewodowa

Przewodowa konstrukcja czujnika sprawia, że nie wymaga on własnego zasilania ani baterii. Element pomiarowy jest podłączany bezpośrednio do kompatybilnego wejścia czujnikowego urządzenia sterującego.

Takie rozwiązanie eliminuje konieczność wymiany baterii i pozwala na stały pomiar temperatury podczas pracy instalacji. Jest szczególnie praktyczne w przypadku czujnika montowanego na stałe w konstrukcji podłogi.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏢 Szerokie możliwości zastosowania

Choć podstawowym przeznaczeniem modelu NTC 150 cm jest pomiar temperatury podłogi, jego zastosowanie zależy przede wszystkim od kompatybilności z konkretnym sterownikiem.

Może stanowić element instalacji sterowania ogrzewaniem w:

• domach jednorodzinnych,

• mieszkaniach,

• biurach,

• obiektach usługowych,

• pomieszczeniach z ogrzewaniem podłogowym,

• systemach automatyki ogrzewania wyposażonych w odpowiednie wejścia NTC.

Przed montażem należy sprawdzić, czy dany regulator lub sterownik jest przystosowany do współpracy z czujnikiem o charakterystyce NTC 103AT / 10 kΩ przy 25°C.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📋 Specyfikacja techniczna

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

✅ Dlaczego warto wybrać czujnik NTC 150 cm?

• przeznaczony do pomiaru temperatury podłogi,

• element pomiarowy NTC 103AT,

• charakterystyka 10 kΩ przy 25°C,

• szeroki zakres temperatury -30°C do +80°C,

• przewód o długości 1,5 m,

• kompaktowa końcówka pomiarowa 5 × 15 mm,

• wodoodporny przewód w izolacji PVC,

• stopień ochrony IP67,

• brak konieczności stosowania baterii,

• możliwość zastosowania w systemach ogrzewania podłogowego,

• współpraca z kompatybilnymi regulatorami i sterownikami TECH Sterowniki.

Przewodowy czujnik podłogowy NTC 150 cm TECH Sterowniki to praktyczny element instalacji ogrzewania podłogowego, umożliwiający precyzyjny pomiar temperatury posadzki i przekazywanie informacji do kompatybilnego urządzenia sterującego. Dzięki termistorowi NTC 103AT, przewodowi o długości 1,5 m, wodoodpornej konstrukcji oraz stopniowi ochrony IP67 sprawdzi się jako element pomiarowy instalowany w wymagającym środowisku podłogi.
