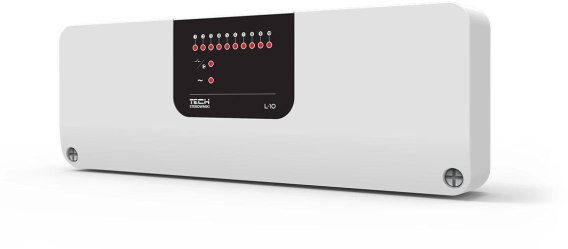

Przewodowy sterownik zaworów termostatycznych L-10 – TECH Sterowniki

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔥 Sterowanie ogrzewaniem podłogowym

TECH Sterowniki L-10 to przewodowy sterownik zaworów termostatycznych, przeznaczony do zarządzania ogrzewaniem podłogowym w instalacjach wielostrefowych. Urządzenie współpracuje z regulatorami pokojowymi, które przekazują informacje o temperaturze w poszczególnych pomieszczeniach, a następnie na podstawie tych danych steruje odpowiednimi siłownikami termostatycznymi.

Jeżeli temperatura w danej strefie jest niższa od wartości zadanej, sterownik uruchamia odpowiednie siłowniki, umożliwiając dopływ czynnika grzewczego. Po osiągnięciu wymaganej temperatury siłowniki są odpowiednio sterowane, aby ograniczyć dalsze ogrzewanie pomieszczenia.

Rozwiązanie pozwala stworzyć strefowy system regulacji temperatury, w którym każde pomieszczenie może być kontrolowane niezależnie.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⭐ Najważniejsze cechy

• przewodowy sterownik zaworów termostatycznych,

• przeznaczony do ogrzewania podłogowego,

• obsługa maksymalnie 50 siłowników termostatycznych,

• 18 wyjść do sterowania siłownikami,

• możliwość zarządzania temperaturą w maksymalnie 10 strefach,

• 8 stref z dwoma wyjściami,

• 2 strefy z jednym wyjściem,

• możliwość podłączenia dedykowanych regulatorów pokojowych,

• możliwość współpracy ze standardowymi regulatorami dwustanowymi,

• wyjście 230 V do sterowania pompą,

• styk napięciowy do sterowania pompą podłogową,

• styk beznapięciowy do sterowania urządzeniem grzewczym,

• 2-minutowe opóźnienie załączenia styku beznapięciowego i pompy,

• sygnalizacja pracy poszczególnych stref,

• wyjmowane łączki ułatwiające instalację,

• montaż na szynie DIN,

• zasilanie 230 V / 50 Hz.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🌡️ Regulacja temperatury w 10 strefach

L-10 umożliwia organizację ogrzewania w maksymalnie 10 niezależnych strefach. Każda strefa może współpracować z dedykowanym regulatorem pokojowym lub odpowiednim regulatorem dwustanowym.

Informacja o temperaturze z regulatora jest wykorzystywana przez sterownik do odpowiedniego sterowania siłownikami. Dzięki temu temperatura może być regulowana osobno w różnych pomieszczeniach, zamiast stosowania jednego wspólnego ustawienia dla całego budynku.

Takie rozwiązanie szczególnie dobrze sprawdza się w domach i innych obiektach, w których poszczególne pomieszczenia mają różne wymagania cieplne.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔌 18 wyjść dla siłowników termostatycznych

Sterownik posiada 18 wyjść przeznaczonych do obsługi siłowników termostatycznych.

Konfiguracja wyjść obejmuje:

• 8 stref po 2 wyjścia,

• 2 strefy po 1 wyjściu.

Przy odpowiednim rozłożeniu obciążenia możliwa jest obsługa nawet 50 siłowników termostatycznych. Pojedyncze wyjście może być obciążone maksymalnie prądem 0,3 A.

Takie rozwiązanie pozwala podłączyć większą liczbę siłowników do jednej listwy i uporządkować sterowanie ogrzewaniem w rozbudowanych instalacjach podłogowych.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏠 Współpraca z regulatorami pokojowymi

L-10 może współpracować z różnymi regulatorami temperatury, dzięki czemu instalator może dobrać sposób sterowania odpowiednio do konkretnego systemu.

Możliwe jest podłączenie dedykowanych regulatorów zasilanych ze sterownika, takich jak:

• R-10b,

• R-10z,

• R-10s.

Sterownik współpracuje również ze standardowymi regulatorami dwustanowymi, między innymi:

• ST-294 v1,

• ST-292 v3,

• ST-295 v3.

Pozwala to stworzyć system dopasowany do wymagań konkretnej instalacji oraz zastosowanych regulatorów pokojowych.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

💧 Sterowanie pompą podłogową

Sterownik został wyposażony w wyjście 230 V przeznaczone do sterowania pompą.

Pompa może być uruchamiana w zależności od zapotrzebowania na ciepło zgłaszanego przez poszczególne strefy. Dzięki temu jej praca może zostać powiązana z rzeczywistym zapotrzebowaniem instalacji na ogrzewanie.

Maksymalne obciążenie wyjścia pompy wynosi 0,5 A.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

♨️ Sterowanie urządzeniem grzewczym

L-10 posiada również styk beznapięciowy, który może zostać wykorzystany do sterowania urządzeniem grzewczym.

Pozwala to połączyć pracę instalacji ogrzewania podłogowego z urządzeniem odpowiedzialnym za przygotowanie czynnika grzewczego. W zależności od konfiguracji instalacji sygnał może być wykorzystywany do uruchomienia lub zatrzymania odpowiedniego urządzenia.

Nominalne obciążenie styku beznapięciowego wynosi:

• 230 V AC / 0,5 A (AC1),

• 24 V DC / 0,5 A (DC1).

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⏱️ Opóźnienie załączenia pompy i styku

Sterownik wykorzystuje 2-minutowe opóźnienie załączenia styku beznapięciowego oraz pompy.

Jeżeli jedna ze stref zgłosi zapotrzebowanie na ogrzewanie, sterownik nie załącza tych elementów natychmiast. Po upływie określonego czasu uruchamiany jest odpowiedni sygnał.

Takie rozwiązanie pozwala ograniczyć niepotrzebne, chwilowe załączanie pompy oraz urządzenia grzewczego przy krótkotrwałych zmianach stanu poszczególnych stref.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

💡 Czytelna sygnalizacja pracy

L-10 został wyposażony w sygnalizację umożliwiającą łatwiejszą kontrolę pracy poszczególnych stref.

Diody wskazują aktywność stref oraz stan wybranych funkcji sterownika, dzięki czemu instalator może szybciej sprawdzić, które obwody zgłaszają zapotrzebowanie na ogrzewanie.

Urządzenie posiada również sygnalizację pracy styku beznapięciowego oraz pompy.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔧 Wygodny montaż na szynie DIN

Konstrukcja L-10 została przystosowana do montażu na szynie DIN, dzięki czemu sterownik może zostać umieszczony w odpowiedniej rozdzielnicy lub szafie instalacyjnej.

Zastosowanie wyjmowanych łączek ułatwia wykonanie połączeń podczas instalacji oraz może usprawnić późniejsze prace serwisowe.

Duża liczba dostępnych połączeń pozwala uporządkować przewody regulatorów, siłowników, pompy oraz urządzenia grzewczego w jednym miejscu.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🛡️ Zabezpieczenie instalacji

Sterownik jest wyposażony we wkładkę bezpiecznikową 6,3 A, zabezpieczającą jego obwód zasilania.

Zastosowanie odpowiedniego zabezpieczenia jest istotne dla prawidłowej i bezpiecznej pracy urządzenia. W przypadku wymiany wkładki należy stosować wartość zgodną z wymaganiami producenta.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏡 Zastosowanie w instalacjach ogrzewania podłogowego

L-10 jest przeznaczony przede wszystkim do instalacji, w których konieczne jest niezależne sterowanie temperaturą w wielu pomieszczeniach.

Może znaleźć zastosowanie między innymi w:

• domach jednorodzinnych,

• mieszkaniach,

• apartamentach,

• obiektach usługowych,

• biurach,

• niewielkich obiektach komercyjnych,

• instalacjach ogrzewania podłogowego z wieloma pętlami.

Możliwość obsługi do 10 stref oraz maksymalnie 50 siłowników pozwala zastosować sterownik zarówno w mniejszych instalacjach, jak i bardziej rozbudowanych systemach ogrzewania strefowego.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📐 Kompaktowa konstrukcja do rozdzielnicy

Pomimo dużej liczby obsługiwanych obwodów sterownik został zaprojektowany jako element instalacyjny przeznaczony do uporządkowanego montażu.

Wymiary urządzenia wynoszą 343 × 120 × 55 mm, co pozwala przewidzieć odpowiednią ilość miejsca w rozdzielnicy już na etapie projektowania instalacji.

Przewodowa konstrukcja zapewnia stabilne połączenie z regulatorami pokojowymi i podłączonymi elementami wykonawczymi.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚙️ Specyfikacja techniczna

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

✅ Dlaczego warto wybrać L-10?

• obsługa do 50 siłowników termostatycznych,

• sterowanie ogrzewaniem w maksymalnie 10 strefach,

• aż 18 wyjść dla siłowników,

• możliwość współpracy z dedykowanymi i standardowymi regulatorami pokojowymi,

• sterowanie pompą podłogową,

• styk beznapięciowy do sterowania urządzeniem grzewczym,

• 2-minutowe opóźnienie załączenia pompy i styku,

• czytelna sygnalizacja pracy stref,

• wyjmowane łączki ułatwiające instalację,

• montaż na szynie DIN,

• zasilanie 230 V / 50 Hz,

• maksymalny pobór mocy tylko 4 W,

• kompaktowa konstrukcja przeznaczona do rozdzielnicy.

TECH Sterowniki L-10 to rozbudowany przewodowy sterownik ogrzewania podłogowego, który pozwala zebrać w jednym urządzeniu obsługę regulatorów pokojowych, siłowników termostatycznych, pompy podłogowej oraz urządzenia grzewczego. Obsługa do 10 stref i maksymalnie 50 siłowników sprawia, że rozwiązanie dobrze sprawdza się w instalacjach wymagających niezależnej regulacji temperatury w wielu pomieszczeniach.
