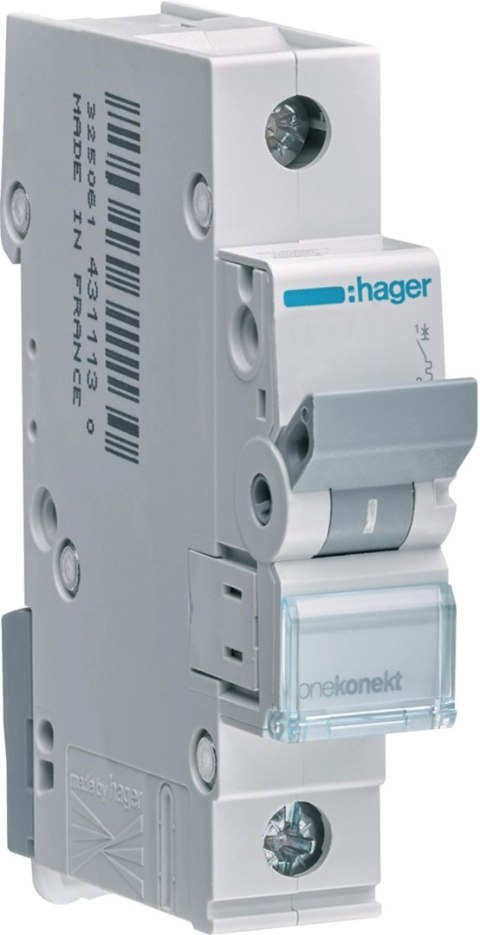

Wyłącznik nadprądowy Hager MBN110E B10 1P 10A 6kA

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚡ Wyłącznik nadprądowy 1P B10

Hager MBN110E to jednobiegunowy wyłącznik nadprądowy o charakterystyce B, przeznaczony do ochrony obwodów elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie posiada prąd znamionowy 10 A oraz znamionową zwarciową zdolność łączeniową 6 kA, dzięki czemu może być stosowane w typowych instalacjach elektrycznych zgodnych z wymaganiami dla zastosowań domowych.

Konstrukcja modułowa pozwala na łatwy montaż w rozdzielnicach wyposażonych w standardową szynę montażową. Szerokość wynosząca 1 moduł umożliwia efektywne wykorzystanie dostępnego miejsca w rozdzielnicy.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⭐ Najważniejsze cechy

• charakterystyka wyzwalania B,

• prąd znamionowy 10 A,

• 1 biegun,

• napięcie znamionowe 230 V AC,

• znamionowa zwarciowa zdolność łączeniowa Icn 6 kA,

• klasa ograniczania energii I²t – 3,

• częstotliwość pracy 50–60 Hz,

• szerokość tylko 1 moduł,

• głębokość wbudowania 70 mm,

• stopień ochrony IP20,

• przeznaczenie do instalacji pracujących z napięciem przemiennym AC.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🛡️ Ochrona przed przeciążeniem i zwarciem

Podstawowym zadaniem wyłącznika nadprądowego jest automatyczne odłączenie obwodu w przypadku wystąpienia przeciążenia lub zwarcia. Pozwala to ograniczyć ryzyko uszkodzenia przewodów oraz urządzeń podłączonych do chronionego obwodu.

Charakterystyka B została przeznaczona do typowych obwodów, w których nie występują bardzo wysokie prądy rozruchowe. Dzięki temu wyłącznik może być stosowany między innymi w standardowych obwodach odbiorczych instalacji elektrycznych.

Prąd znamionowy 10 A określa maksymalne obciążenie znamionowe, dla którego urządzenie jest przeznaczone.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔥 Zdolność zwarciowa 6 kA

Wyłącznik posiada znamionową zwarciową zdolność łączeniową Icn = 6 kA zgodnie z EN 60898-1. Parametr ten określa zdolność urządzenia do bezpiecznego wyłączenia prądu zwarciowego o określonej wartości w warunkach przewidzianych przez normę.

Zastosowanie wyłącznika o odpowiedniej zdolności zwarciowej jest istotnym elementem prawidłowego projektowania i zabezpieczania instalacji elektrycznej.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏠 Zastosowanie w instalacjach elektrycznych

Model MBN110E jest przeznaczony do zastosowań, w których wymagane jest zabezpieczenie pojedynczego obwodu przed przeciążeniem i zwarciem.

Może być stosowany między innymi w:

• instalacjach elektrycznych w budynkach mieszkalnych,

• rozdzielnicach domowych,

• instalacjach biurowych,

• lokalach usługowych,

• obwodach oświetleniowych,

• obwodach gniazdowych i innych obwodach odbiorczych odpowiednio dobranych do zabezpieczenia 10 A,

• rozdzielnicach modułowych.

Dobór konkretnego zabezpieczenia zawsze powinien uwzględniać parametry przewodów, charakter odbiornika oraz wymagania projektowe danej instalacji.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔧 Konstrukcja modułowa

Jednobiegunowa konstrukcja zajmuje zaledwie 1 moduł w rozdzielnicy. Pozwala to zachować kompaktowy układ aparatury i pozostawić miejsce na kolejne elementy zabezpieczające lub sterujące.

Urządzenie przeznaczone jest do instalacji modułowych, dzięki czemu może być stosowane razem z innymi aparatami montowanymi w rozdzielnicach elektrycznych.

Głębokość wbudowania wynosząca 70 mm ułatwia odpowiednie rozmieszczenie aparatury wewnątrz rozdzielnicy.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🧰 Parametry pracy i bezpieczeństwo

Wyłącznik pracuje w obwodach 230 V AC o częstotliwości 50–60 Hz. Urządzenie posiada klasę ograniczania energii I²t 3, co odnosi się do ograniczania energii przepuszczanej podczas zdarzenia zwarciowego.

Stopień ochrony IP20 oznacza przeznaczenie aparatu do montażu wewnątrz odpowiednio zabezpieczonej rozdzielnicy lub obudowy. Podczas projektowania instalacji należy uwzględnić również warunki środowiskowe miejsca montażu.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚙️ Specyfikacja techniczna

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

✅ Dlaczego warto wybrać Hager MBN110E?

• charakterystyka B odpowiednia do typowych obwodów odbiorczych,

• prąd znamionowy 10 A,

• wysoka jak na aparaturę tego typu zdolność zwarciowa 6 kA,

• kompaktowa konstrukcja zajmująca tylko 1 moduł,

• ochrona obwodu przed skutkami przeciążeń i zwarć,

• praca w instalacjach 230 V AC,

• konstrukcja przeznaczona do rozdzielnic modułowych,

• zgodność z wymaganiami normy EN 60898-1 w zakresie deklarowanej zdolności zwarciowej.

Hager MBN110E to kompaktowy wyłącznik nadprądowy B10 1P 10 A o zdolności zwarciowej 6 kA, przeznaczony do zabezpieczania typowych obwodów instalacji elektrycznych. Jednobiegunowa konstrukcja, szerokość 1 modułu oraz charakterystyka B sprawiają, że jest to praktyczny element wyposażenia rozdzielnic domowych, biurowych i usługowych.
