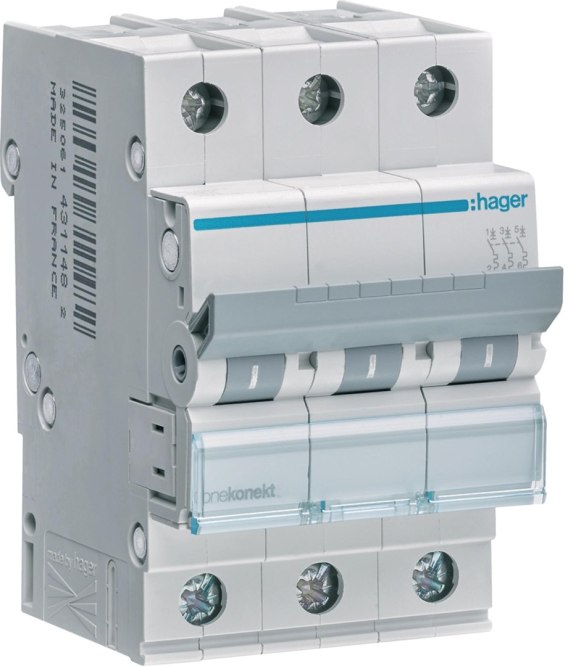

Wyłącznik nadprądowy Hager MBN316E – B16, 3P, 16 A, 6 kA

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚡ Modułowy wyłącznik nadprądowy B16

Hager MBN316E to 3-biegunowy wyłącznik nadprądowy o charakterystyce wyzwalania B i prądzie znamionowym 16 A. Urządzenie przeznaczone jest do zabezpieczania odpowiednio dobranych obwodów elektrycznych przed skutkami przeciążeń oraz zwarć.

Model pracuje przy napięciu znamionowym 400 V AC i posiada znamionową zwarciową zdolność łączeniową Icn = 6 kA zgodnie z normą EN 60898-1. Dodatkowo dla napięcia 400 V AC określono znamionowy prąd wyłączalny zwarciowy graniczny Icu = 10 kA zgodnie z PN-EN 60947-2.

Dzięki konstrukcji 3P aparat pozwala na jednoczesne zabezpieczenie i rozłączanie trzech biegunów obwodu.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🛡️ Ochrona przed przeciążeniem i zwarciem

Podstawowym zadaniem wyłącznika nadprądowego jest automatyczne odłączenie chronionego obwodu w przypadku wystąpienia nadmiernego prądu. Pozwala to ograniczyć ryzyko uszkodzenia przewodów i urządzeń wskutek przeciążenia lub zwarcia.

Charakterystyka wyzwalania B jest przeznaczona do typowych obwodów, w których odbiorniki nie generują wysokich prądów rozruchowych. Dzięki temu tego typu aparaty znajdują szerokie zastosowanie w instalacjach elektrycznych budynków.

Prąd znamionowy 16 A należy dobierać odpowiednio do parametrów zabezpieczanego obwodu, w szczególności przekroju przewodów, sposobu ich prowadzenia oraz charakterystyki podłączonych odbiorników.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔌 Trzy bieguny i napięcie 400 V AC

MBN316E posiada 3 bieguny, dzięki czemu może jednocześnie rozłączać trzy tory prądowe. Jest to rozwiązanie przeznaczone przede wszystkim do odpowiednio dobranych obwodów wymagających zabezpieczenia wielobiegunowego.

Napięcie znamionowe wynosi 400 V AC, a urządzenie może pracować przy częstotliwości 50–60 Hz.

Aparat nie posiada jednocześnie rozłączanego bieguna neutralnego N, dlatego jego konfiguracja obejmuje wyłącznie trzy bieguny.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔥 Zdolność zwarciowa 6 kA i Icu 10 kA

Wyłącznik posiada znamionową zwarciową zdolność łączeniową Icn = 6 kA zgodnie z EN 60898-1. Oznacza to zdolność aparatu do wyłączenia określonego prądu zwarciowego w warunkach przewidzianych przez właściwą normę.

Dodatkowo dla napięcia 400 V AC podano znamionowy prąd wyłączalny zwarciowy graniczny Icu = 10 kA zgodnie z PN-EN 60947-2.

Przy doborze wyłącznika należy zawsze uwzględnić spodziewany prąd zwarciowy w miejscu jego instalacji oraz wymagania całego układu zabezpieczeń.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚙️ Klasa ograniczania energii 3

Hager MBN316E posiada klasę ograniczania energii I²t równą 3. Parametr ten określa właściwości aparatu związane z ograniczaniem energii przepuszczanej podczas zwarcia.

Ograniczenie energii zwarciowej może zmniejszać oddziaływanie cieplne i elektrodynamiczne na elementy chronionego obwodu.

Urządzenie jest przeznaczone do pracy przy częstotliwości 50–60 Hz w instalacjach wykorzystujących napięcie przemienne.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📐 Konstrukcja 3-modułowa

Wyłącznik zajmuje 3 moduły w rozdzielnicy. Modułowa forma pozwala na jego wygodne połączenie z pozostałą aparaturą zabezpieczającą i sterującą montowaną w standardowych rozdzielnicach.

Głębokość wbudowania wynosi 70 mm, natomiast stopień ochrony urządzenia to IP20. Aparat jest przeznaczony do montażu wewnątrz odpowiednio dobranej rozdzielnicy lub obudowy zapewniającej właściwe warunki pracy.

Trzy moduły szerokości odpowiadają konstrukcji 3P, w której poszczególne bieguny są umieszczone w jednej, zwartej obudowie.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏠 Zastosowanie w instalacjach elektrycznych

Modułowe wyłączniki nadprądowe znajdują zastosowanie w wielu typach instalacji elektrycznych. MBN316E może być wykorzystany jako zabezpieczenie odpowiednio dobranego trójfazowego obwodu 400 V AC.

Może znaleźć zastosowanie w rozdzielnicach instalacji budynków mieszkalnych, użytkowych i komercyjnych, wszędzie tam, gdzie wymagane jest zabezpieczenie obwodu wyłącznikiem 3P, B16.

Dobór aparatu powinien uwzględniać parametry konkretnej instalacji, w tym przekrój i sposób prowadzenia przewodów, obciążenie obwodu oraz spodziewany poziom prądu zwarciowego.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📋 Specyfikacja techniczna

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

✅ Dlaczego warto wybrać Hager MBN316E?

• charakterystyka wyzwalania B,
• prąd znamionowy 16 A,
• konstrukcja 3P,
• napięcie znamionowe 400 V AC,
• znamionowa zwarciowa zdolność łączeniowa Icn 6 kA,
• Icu 10 kA przy 400 V AC zgodnie z PN-EN 60947-2,
• klasa ograniczania energii I²t 3,
• częstotliwość pracy 50–60 Hz,
• brak jednocześnie rozłączanego bieguna N,
• kompaktowa szerokość 3 modułów,
• głębokość wbudowania 70 mm,
• stopień ochrony IP20,
• zastosowanie w odpowiednio dobranych obwodach elektrycznych i trójfazowych instalacjach 400 V AC.

Hager MBN316E to 3-biegunowy wyłącznik nadprądowy B16 o prądzie znamionowym 16 A, przeznaczony do zabezpieczania odpowiednio dobranych obwodów przed przeciążeniami i zwarciami. Zdolność zwarciowa Icn 6 kA, parametr Icu 10 kA przy 400 V AC, charakterystyka B oraz konstrukcja modułowa sprawiają, że stanowi praktyczny element wyposażenia rozdzielnic stosowanych w instalacjach elektrycznych.
