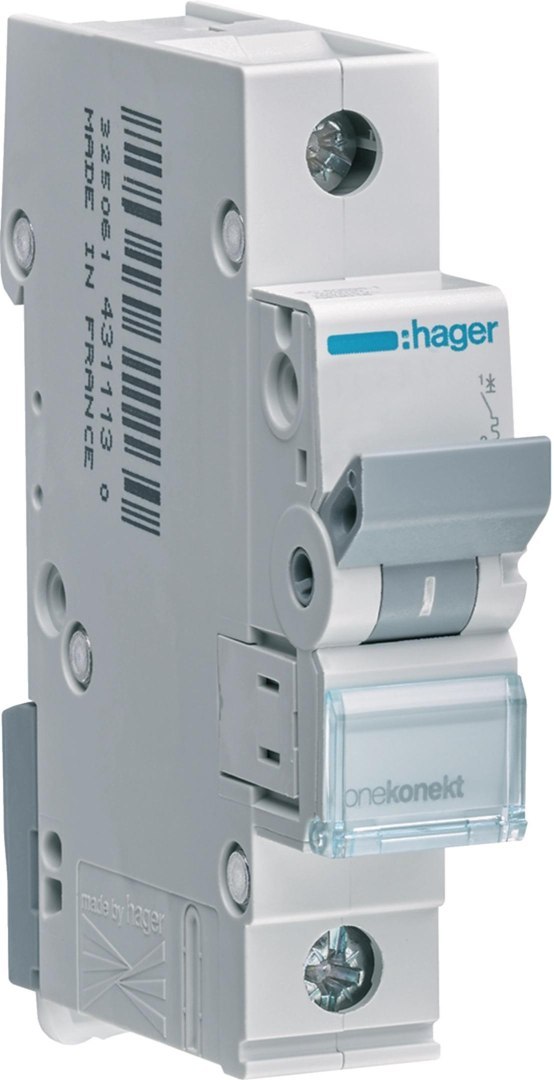

Wyłącznik nadprądowy Hager MBN120E – B20, 1P, 20 A, 6 kA

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚡ Wyłącznik nadprądowy 1P 20 A

Hager MBN120E to modułowy wyłącznik nadprądowy o charakterystyce B, przeznaczony do zabezpieczania obwodów elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie posiada jeden biegun, prąd znamionowy 20 A oraz znamionowe napięcie 230 V AC.

Model należy do uniwersalnej serii wyłączników nadprądowych Hager, przeznaczonych do zastosowań zgodnych z wymaganiami normy EN 60898-1. Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6 kA, co pozwala stosować urządzenie w odpowiednio zaprojektowanych instalacjach elektrycznych.

Dzięki modułowej konstrukcji zajmującej 1 moduł wyłącznik może być wygodnie instalowany w rozdzielnicach wyposażonych w standardową aparaturę modułową.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🛡️ Charakterystyka wyzwalania B

Wyłącznik posiada charakterystykę B, która określa sposób jego zadziałania w przypadku wystąpienia prądu zwarciowego. Jest to popularna charakterystyka stosowana w obwodach instalacyjnych, szczególnie w typowych zastosowaniach domowych i ogólnych.

Prąd znamionowy urządzenia wynosi 20 A, dzięki czemu model MBN120E może być stosowany do zabezpieczania odpowiednio dobranych obwodów, których parametry elektryczne odpowiadają wartości znamionowej wyłącznika.

Zastosowanie wyłącznika nadprądowego pozwala ograniczyć skutki przeciążenia lub zwarcia i zwiększyć bezpieczeństwo chronionego obwodu.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔌 Parametry elektryczne

Urządzenie pracuje przy znamionowym napięciu 230 V AC i częstotliwości 50–60 Hz. Jest przeznaczone do pracy w obwodach prądu przemiennego.

Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6 kA zgodnie z EN 60898-1. Parametr ten określa zdolność wyłącznika do wyłączenia określonego prądu zwarciowego w warunkach określonych przez właściwą normę.

Wyłącznik charakteryzuje się również klasą ograniczania energii I²t równą 3, co jest istotnym parametrem przy ocenie właściwości ograniczających energię przepływającą podczas zwarcia.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏠 Zastosowanie w instalacjach

MBN120E został zaprojektowany jako element zabezpieczający instalacji elektrycznych, w których wymagane jest zabezpieczenie pojedynczego obwodu wyłącznikiem o prądzie znamionowym 20 A.

Jednobiegunowa konstrukcja pozwala na zabezpieczenie jednego przewodu fazowego. Biegun neutralny N nie jest jednocześnie rozłączany, dlatego sposób zastosowania aparatu powinien być dobrany do konkretnego układu instalacji.

Urządzenie może znaleźć zastosowanie w rozdzielnicach domowych, użytkowych i innych instalacjach, w których wymagane jest modułowe zabezpieczenie obwodu zgodne z odpowiednimi wymaganiami projektowymi.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📦 Kompaktowa konstrukcja modułowa

Wyłącznik zajmuje zaledwie 1 moduł szerokości, dzięki czemu pozwala efektywnie wykorzystać przestrzeń wewnątrz rozdzielnicy.

Głębokość wbudowania wynosi 70 mm, co odpowiada kompaktowej konstrukcji przeznaczonej do montażu w standardowych rozdzielnicach modułowych.

Stopień ochrony obudowy określono na IP20, a urządzenie przeznaczone jest do pracy w środowisku o stopniu zanieczyszczenia 2 i kategorii przeciwprzepięciowej 3.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔧 Stabilna praca i parametry użytkowe

Konstrukcja została przygotowana do pracy w zakresie częstotliwości 50–60 Hz. Straty mocy urządzenia wynoszą 2,79 W, co stanowi istotny parametr przy projektowaniu i bilansowaniu rozdzielnicy.

Połączenie charakterystyki B, prądu znamionowego 20 A, zdolności zwarciowej 6 kA oraz klasy ograniczania energii I²t 3 sprawia, że wyłącznik stanowi praktyczny element ochrony pojedynczych obwodów instalacji elektrycznej.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚙️ Specyfikacja techniczna

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

✅ Dlaczego warto wybrać Hager MBN120E?

• charakterystyka B odpowiednia do typowych obwodów instalacyjnych,

• prąd znamionowy 20 A,

• 1 biegun,

• znamionowe napięcie 230 V AC,

• znamionowa zwarciowa zdolność łączeniowa Icn 6 kA,

• zgodność z wymaganiami EN 60898-1 w zakresie podanych parametrów,

• klasa ograniczania energii I²t 3,

• kompaktowa szerokość 1 modułu,

• głębokość wbudowania 70 mm,

• stopień ochrony IP20,

• konstrukcja przeznaczona do zastosowania w modułowych rozdzielnicach elektrycznych.

Hager MBN120E to jednobiegunowy wyłącznik nadprądowy B20 o prądzie znamionowym 20 A i zdolności zwarciowej 6 kA, przeznaczony do ochrony odpowiednio dobranych obwodów instalacji elektrycznych. Kompaktowa konstrukcja 1-modułowa oraz parametry zgodne z wymaganiami dla aparatury modułowej sprawiają, że jest to praktyczne rozwiązanie do rozdzielnic stosowanych w instalacjach domowych i użytkowych.
