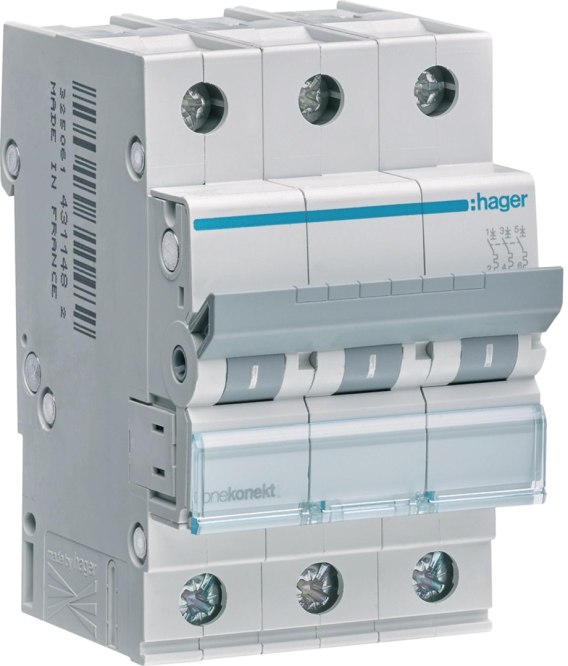

Wyłącznik nadprądowy Hager MBN320E – B20, 3P, 20 A, 6 kA

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚡ Wyłącznik nadprądowy 3P 20 A

Hager MBN320E to trójbiegunowy, modułowy wyłącznik nadprądowy o charakterystyce B, przeznaczony do zabezpieczania odpowiednio dobranych obwodów elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie posiada 3 bieguny, prąd znamionowy 20 A oraz znamionowe napięcie 400 V AC.

Model należy do uniwersalnej serii modułowych wyłączników nadprądowych Hager, przeznaczonych do zastosowań spełniających wymagania normy EN 60898-1. Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6 kA.

Trzy bieguny pozwalają na zabezpieczenie odpowiednio zaprojektowanego obwodu trójfazowego, a konstrukcja zajmująca 3 moduły umożliwia montaż w standardowej rozdzielnicy modułowej.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🛡️ Charakterystyka wyzwalania B

Wyłącznik wyposażono w charakterystykę B, stosowaną w typowych obwodach instalacyjnych. Określa ona sposób reagowania aparatu na wzrost prądu, zarówno w warunkach przeciążenia, jak i zwarcia.

Prąd znamionowy wynosi 20 A, dlatego aparat powinien być stosowany w obwodach, których parametry zostały odpowiednio dobrane do wartości znamionowej wyłącznika.

Zastosowanie wyłącznika nadprądowego pozwala ograniczyć skutki przeciążenia lub zwarcia i zwiększyć bezpieczeństwo chronionego obwodu.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔌 Parametry elektryczne i zdolność zwarciowa

MBN320E pracuje przy znamionowym napięciu 400 V AC i częstotliwości 50–60 Hz. Urządzenie przeznaczone jest do pracy w obwodach prądu przemiennego.

Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6 kA zgodnie z EN 60898-1. Dodatkowo dla napięcia 400 V AC podano znamionową wyłączalną zwarciową zdolność graniczną Icu na poziomie 10 kA zgodnie z PN-EN 60947-2.

Wyłącznik posiada również klasę ograniczania energii I²t równą 3, będącą jednym z parametrów określających jego właściwości podczas wystąpienia zwarcia.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏢 Zastosowanie w instalacjach trójfazowych

Trzy bieguny sprawiają, że urządzenie jest przeznaczone do zabezpieczania odpowiednio dobranych obwodów trójfazowych. Napięcie znamionowe wynosi 400 V AC, co odpowiada typowym parametrom instalacji trójfazowych.

Model może być stosowany w rozdzielnicach domowych, użytkowych i innych instalacjach, w których wymagane jest modułowe zabezpieczenie obwodu zgodne z założeniami projektu instalacji.

W wyłączniku biegun N nie jest jednocześnie rozłączany, dlatego sposób zastosowania aparatu należy dobrać do konkretnego układu sieci oraz wymagań instalacji.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📦 Kompaktowa konstrukcja modułowa

Pomimo trzech biegunów wyłącznik zajmuje tylko 3 moduły szerokości. Pozwala to na uporządkowany montaż aparatury w rozdzielnicy i efektywne wykorzystanie dostępnego miejsca.

Głębokość wbudowania wynosi 70 mm, dzięki czemu aparat zachowuje kompaktową konstrukcję typową dla modułowej aparatury zabezpieczającej.

Stopień ochrony określono na IP20, natomiast urządzenie przeznaczone jest do pracy w środowisku o stopniu zanieczyszczenia 2 i kategorii przeciwprzepięciowej 3.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔧 Stabilna praca i ograniczanie energii zwarcia

Konstrukcja została przystosowana do pracy przy częstotliwości 50–60 Hz. Klasa ograniczania energii I²t 3 stanowi dodatkowy parametr istotny przy ocenie zachowania aparatu w warunkach zwarciowych.

Straty mocy urządzenia wynoszą 8,9 W, co należy uwzględnić przy projektowaniu i bilansowaniu rozdzielnicy.

Połączenie charakterystyki B, prądu znamionowego 20 A, trzech biegunów oraz parametrów zwarciowych pozwala wykorzystać aparat jako element ochrony odpowiednio zaprojektowanych obwodów trójfazowych.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚙️ Specyfikacja techniczna

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

✅ Dlaczego warto wybrać Hager MBN320E?

• charakterystyka B przeznaczona do typowych zastosowań instalacyjnych,

• prąd znamionowy 20 A,

• 3 bieguny do zastosowania w odpowiednio zaprojektowanych obwodach trójfazowych,

• znamionowe napięcie 400 V AC,

• znamionowa zwarciowa zdolność łączeniowa Icn 6 kA,

• Icu 10 kA przy 400 V AC zgodnie z PN-EN 60947-2,

• klasa ograniczania energii I²t 3,

• częstotliwość pracy 50–60 Hz,

• kompaktowa szerokość 3 modułów,

• głębokość wbudowania 70 mm,

• stopień ochrony IP20,

• konstrukcja przeznaczona do zastosowania w modułowych rozdzielnicach elektrycznych.

Hager MBN320E to trójbiegunowy wyłącznik nadprądowy B20 o prądzie znamionowym 20 A, przeznaczony do ochrony odpowiednio dobranych obwodów instalacji elektrycznych. Parametry Icn 6 kA, Icu 10 kA przy 400 V AC, charakterystyka B oraz kompaktowa konstrukcja 3-modułowa sprawiają, że jest to praktyczne rozwiązanie do rozdzielnic domowych i użytkowych, w których wymagane jest zabezpieczenie obwodów trójfazowych.
