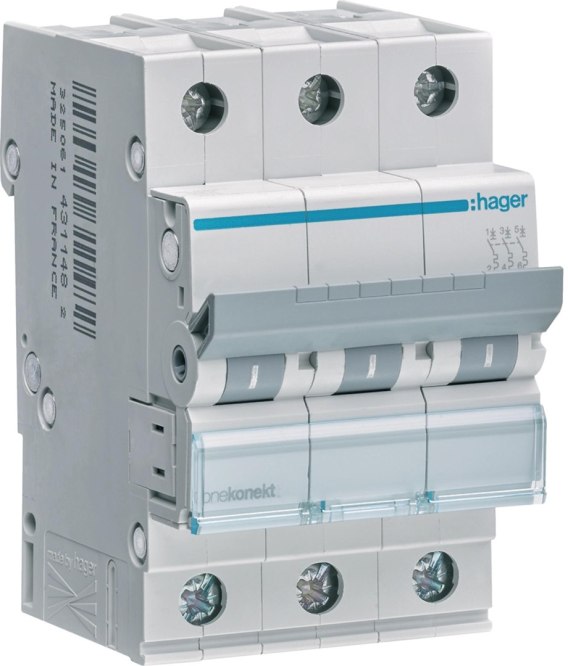

Wyłącznik nadprądowy Hager MBN325E – B25, 3P, 25 A, 6 kA

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚡ Trójbiegunowy wyłącznik nadprądowy 25 A

Hager MBN325E to trójbiegunowy, modułowy wyłącznik nadprądowy o charakterystyce B, przeznaczony do zabezpieczania odpowiednio dobranych obwodów elektrycznych przed skutkami przeciążeń oraz zwarć. Aparat posiada 3 bieguny, prąd znamionowy 25 A oraz znamionowe napięcie 400 V AC.

Model należy do uniwersalnej serii modułowych wyłączników nadprądowych Hager przeznaczonych do zastosowań spełniających wymagania normy EN 60898-1. Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6 kA.

Trzy bieguny pozwalają na zastosowanie aparatu do zabezpieczania odpowiednio zaprojektowanych obwodów trójfazowych. Jednocześnie konstrukcja zajmująca 3 moduły pozwala na wygodny montaż w standardowej rozdzielnicy modułowej.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🛡️ Charakterystyka B i ochrona obwodu

Wyłącznik wyposażono w charakterystykę wyzwalania B, stosowaną w typowych obwodach instalacyjnych. Określa ona sposób reagowania aparatu na wzrost wartości prądu oraz jego zadziałanie w przypadku przeciążenia lub zwarcia.

Prąd znamionowy urządzenia wynosi 25 A, dlatego MBN325E powinien być stosowany w obwodach, których parametry zostały odpowiednio dobrane do wartości znamionowej zabezpieczenia.

W przypadku przeciążenia wyłącznik reaguje na nadmierny przepływ prądu, natomiast w przypadku zwarcia umożliwia odłączenie chronionego obwodu. Pozwala to ograniczyć skutki nieprawidłowego przepływu prądu i chronić odpowiednio dobrane elementy instalacji.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔌 Parametry elektryczne i zdolność zwarciowa

MBN325E jest przeznaczony do pracy w obwodach prądu przemiennego przy napięciu znamionowym 400 V AC oraz częstotliwości 50–60 Hz.

Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6 kA zgodnie z EN 60898-1. Parametr ten określa zdolność wyłącznika do wyłączenia określonego prądu zwarciowego w warunkach określonych przez właściwą normę.

Dodatkowo dla napięcia 400 V AC określono znamionową wyłączalną zwarciową zdolność graniczną Icu na poziomie 10 kA zgodnie z PN-EN 60947-2. Jest to dodatkowy parametr opisujący właściwości aparatu w warunkach zwarciowych.

Wyłącznik posiada również klasę ograniczania energii I²t równą 3, istotną przy ocenie ilości energii przepływającej przez aparat podczas procesu wyłączania zwarcia.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏢 Zastosowanie w instalacjach trójfazowych

Trzy bieguny sprawiają, że aparat jest przeznaczony do zabezpieczania odpowiednio dobranych obwodów trójfazowych. Napięcie znamionowe 400 V AC pozwala stosować go w instalacjach odpowiadających parametrom urządzenia.

Model może znaleźć zastosowanie w rozdzielnicach domowych, użytkowych, technicznych oraz innych instalacjach, w których wymagane jest trójbiegunowe zabezpieczenie obwodu.

Dzięki jednoczesnemu zastosowaniu trzech biegunów aparat może zabezpieczać obwód wielofazowy jako jeden element aparatury. Biegun neutralny N nie jest jednocześnie rozłączany, co należy uwzględnić przy projektowaniu konkretnego układu instalacji.

Dobór wyłącznika powinien być każdorazowo wykonany z uwzględnieniem parametrów przewodów, odbiorników, sposobu prowadzenia instalacji oraz warunków zwarciowych występujących w danym miejscu.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📦 Konstrukcja modułowa – 3 moduły

Wyłącznik został wykonany jako modułowy aparat zabezpieczający, przeznaczony do montażu w rozdzielnicach. Zajmuje 3 moduły, co odpowiada jego trójbiegunowej konstrukcji.

Głębokość wbudowania wynosi 70 mm, dzięki czemu aparat zachowuje kompaktową formę i może być stosowany wraz z innymi elementami modułowej aparatury elektrycznej.

Stopień ochrony obudowy określono na IP20. Urządzenie przeznaczone jest do pracy w środowisku o stopniu zanieczyszczenia 2 oraz w instalacjach odpowiadających kategorii przeciwprzepięciowej 3.

Takie parametry konstrukcyjne pozwalają na uporządkowane rozmieszczenie aparatury i efektywne wykorzystanie przestrzeni wewnątrz rozdzielnicy.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔧 Stabilna praca i ograniczanie energii

Aparat został przystosowany do pracy przy częstotliwości 50–60 Hz. Zastosowana klasa ograniczania energii I²t 3 jest jednym z parametrów określających zachowanie wyłącznika podczas zwarcia.

Straty mocy urządzenia wynoszą 10,10 W. Wartość tę należy uwzględnić podczas projektowania rozdzielnicy, szczególnie gdy znajduje się w niej większa liczba aparatów modułowych pracujących jednocześnie.

Połączenie charakterystyki B, prądu znamionowego 25 A, trzech biegunów oraz określonych parametrów zwarciowych pozwala wykorzystać urządzenie jako element zabezpieczający odpowiednio zaprojektowane obwody trójfazowe.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🧩 Uniwersalne zastosowanie

Modułowe wyłączniki nadprądowe Hager są przeznaczone do szerokiego zakresu zastosowań instalacyjnych. MBN325E może być wykorzystywany wszędzie tam, gdzie wymagane jest zabezpieczenie obwodu trójfazowego aparatem o parametrach B25, 3P, 25 A, 400 V AC i Icn 6 kA.

Trzy bieguny pozwalają zachować spójne zabezpieczenie poszczególnych faz w ramach jednego aparatu. Ma to znaczenie przy budowie rozdzielnic, w których istotne jest uporządkowane rozmieszczenie aparatury oraz łatwa identyfikacja zabezpieczeń poszczególnych obwodów.

Konstrukcja modułowa umożliwia również zestawienie wyłącznika z innymi aparatami instalowanymi w rozdzielnicy, zgodnie z wymaganiami konkretnego układu.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📋 Specyfikacja techniczna

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

✅ Najważniejsze zalety

• charakterystyka wyzwalania B,
• prąd znamionowy 25 A,
• 3 bieguny,
• znamionowe napięcie 400 V AC,
• znamionowa zwarciowa zdolność łączeniowa Icn 6 kA,
• Icu 10 kA przy 400 V AC,
• zgodność podanych parametrów z EN 60898-1 i PN-EN 60947-2,
• klasa ograniczania energii I²t 3,
• częstotliwość pracy 50–60 Hz,
• kompaktowa szerokość 3 modułów,
• głębokość wbudowania 70 mm,
• stopień ochrony IP20,
• konstrukcja przeznaczona do zastosowania w modułowych rozdzielnicach elektrycznych,
• możliwość zastosowania do zabezpieczania odpowiednio dobranych obwodów trójfazowych.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏆 Dlaczego warto wybrać Hager MBN325E?

Hager MBN325E to trójbiegunowy wyłącznik nadprądowy B25 o prądzie znamionowym 25 A, przeznaczony do zabezpieczania odpowiednio dobranych obwodów trójfazowych. Konstrukcja 3P oraz napięcie znamionowe 400 V AC pozwalają zastosować go jako spójny element zabezpieczający w rozdzielnicach elektrycznych.

Na uwagę zasługują również parametry zwarciowe: Icn 6 kA zgodnie z EN 60898-1 oraz Icu 10 kA przy 400 V AC zgodnie z PN-EN 60947-2. W połączeniu z charakterystyką B i klasą ograniczania energii I²t 3 tworzą one zestaw parametrów istotnych przy doborze aparatury zabezpieczającej.

Kompaktowa konstrukcja zajmująca 3 moduły, głębokość wbudowania 70 mm oraz stopień ochrony IP20 sprawiają, że aparat dobrze wpisuje się w standardowe rozwiązania stosowane przy budowie i wyposażaniu rozdzielnic modułowych.
