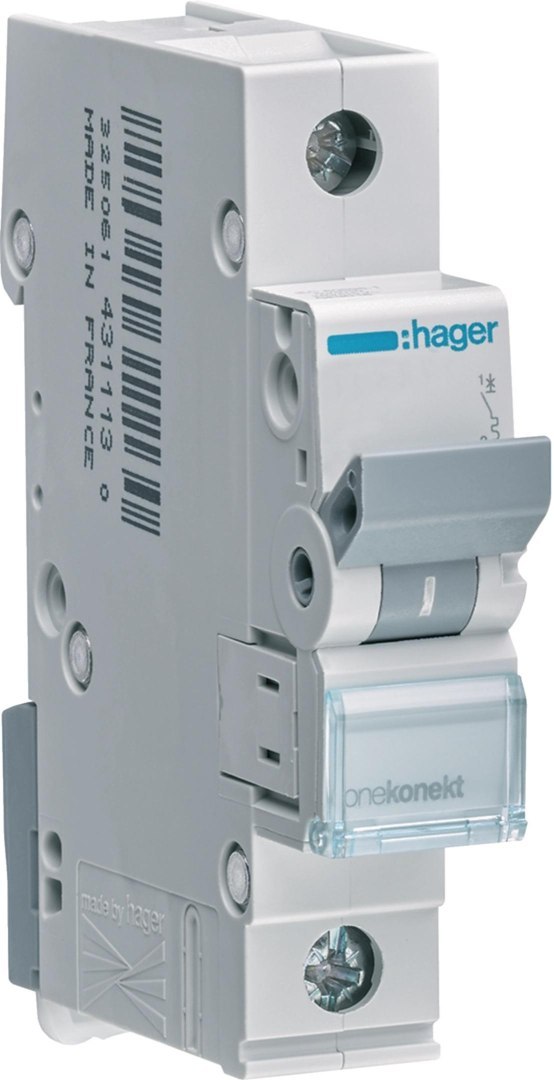

Wyłącznik nadprądowy Hager MCN110E – C10, 1P, 10 A, 6 kA

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚡ Jednobiegunowy wyłącznik nadprądowy 10 A

Hager MCN110E to jednobiegunowy, modułowy wyłącznik nadprądowy o charakterystyce C, przeznaczony do zabezpieczania odpowiednio dobranych obwodów elektrycznych przed skutkami przeciążeń oraz zwarć. Aparat posiada 1 biegun, prąd znamionowy 10 A oraz znamionowe napięcie 230 V AC.

Model należy do serii modułowych wyłączników nadprądowych przeznaczonych do szerokiego zakresu zastosowań instalacyjnych, w tym instalacji spełniających wymagania normy EN 60898-1. Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6 kA.

Konstrukcja zajmująca zaledwie 1 moduł pozwala na wygodny montaż aparatu w standardowej rozdzielnicy. Dzięki temu może być stosowany jako indywidualne zabezpieczenie pojedynczego obwodu bez zajmowania dużej ilości miejsca.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🛡️ Charakterystyka C i ochrona obwodu

MCN110E wyposażono w charakterystykę wyzwalania C, która określa sposób reagowania aparatu na wzrost wartości prądu oraz jego zachowanie podczas przeciążenia i zwarcia.

Prąd znamionowy wynosi 10 A, dlatego wyłącznik powinien być stosowany w obwodach, których parametry zostały odpowiednio dobrane do wartości znamionowej zabezpieczenia. Dobór aparatu należy przeprowadzić z uwzględnieniem parametrów przewodów, odbiorników oraz warunków pracy całej instalacji.

Wyłącznik nadprądowy pełni funkcję ochronną, reagując na nieprawidłowo wysoką wartość prądu. W przypadku przeciążenia lub zwarcia umożliwia odłączenie chronionego obwodu, ograniczając możliwość dalszego przepływu nadmiernego prądu.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔌 Parametry elektryczne i zdolność zwarciowa

Urządzenie przeznaczone jest do pracy w obwodach prądu przemiennego AC przy napięciu znamionowym 230 V oraz częstotliwości 50–60 Hz.

Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6 kA zgodnie z EN 60898-1. Parametr ten określa zdolność wyłącznika do wyłączenia określonego prądu zwarciowego w warunkach określonych przez właściwą normę.

Aparat posiada również klasę ograniczania energii I²t równą 3. Parametr ten odnosi się do energii przepływającej przez wyłącznik podczas procesu wyłączania zwarcia i stanowi jeden z parametrów branych pod uwagę przy doborze aparatury zabezpieczającej.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏠 Zastosowanie w instalacjach

Jednobiegunowa konstrukcja pozwala wykorzystać MCN110E do zabezpieczania pojedynczych obwodów w instalacjach elektrycznych. Prąd znamionowy 10 A umożliwia zastosowanie go w obwodach, dla których taka wartość zabezpieczenia została określona na podstawie parametrów instalacji.

Wyłącznik może być stosowany w odpowiednio zaprojektowanych rozdzielnicach domowych, użytkowych oraz technicznych. Charakterystyka C sprawia, że aparat może być dobierany do obwodów, w których wymagane są parametry właściwe dla tego rodzaju charakterystyki wyzwalania.

W wyłączniku biegun neutralny N nie jest jednocześnie rozłączany, dlatego sposób zastosowania aparatu powinien być zgodny z układem oraz wymaganiami konkretnej instalacji.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📦 Kompaktowa konstrukcja modułowa

Aparat został zaprojektowany jako modułowy element wyposażenia rozdzielnic elektrycznych. Zajmuje tylko 1 moduł, co pozwala efektywnie wykorzystać przestrzeń dostępnego pola modułowego.

Głębokość wbudowania wynosi 70 mm, dzięki czemu wyłącznik zachowuje kompaktową konstrukcję odpowiednią do montażu wraz z innymi aparatami modułowymi.

Stopień ochrony określono na poziomie IP20. Urządzenie przeznaczone jest do pracy w środowisku o stopniu zanieczyszczenia 2 oraz w instalacjach odpowiadających kategorii przeciwprzepięciowej 3.

Takie rozwiązanie pozwala na uporządkowane rozmieszczenie aparatury zabezpieczającej w rozdzielnicy i ułatwia rozbudowę instalacji o kolejne obwody.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔧 Parametry pracy i straty mocy

MCN110E został przystosowany do pracy przy częstotliwości 50–60 Hz i napięciu znamionowym 230 V AC.

Straty mocy urządzenia wynoszą 1,63 W. Wartość tę należy uwzględnić przy projektowaniu oraz bilansowaniu cieplnym rozdzielnicy, szczególnie w przypadku montażu większej liczby aparatów modułowych.

Połączenie charakterystyki C, prądu znamionowego 10 A, zdolności zwarciowej 6 kA oraz klasy ograniczania energii I²t 3 tworzy zestaw parametrów pozwalający zastosować aparat jako element ochrony odpowiednio dobranego obwodu.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🧩 Uniwersalne zastosowanie

Modułowa konstrukcja wyłącznika umożliwia jego zastosowanie jako części większego układu zabezpieczeń znajdującego się w rozdzielnicy. Szerokość 1 modułu pozwala na łatwe zestawienie go z innymi aparatami instalacyjnymi.

Charakterystyka C oraz prąd znamionowy 10 A pozwalają dobrać urządzenie do obwodów, dla których wymagane są właśnie takie parametry zabezpieczenia. Zdolność zwarciowa Icn 6 kA stanowi dodatkowy istotny parametr przy ocenie możliwości zastosowania aparatu w określonych warunkach instalacyjnych.

Dzięki kompaktowej formie wyłącznik może być wykorzystany zarówno podczas budowy nowych rozdzielnic, jak i przy rozbudowie istniejących układów elektrycznych.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📋 Specyfikacja techniczna

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

✅ Najważniejsze zalety

• charakterystyka wyzwalania C,

• prąd znamionowy 10 A,

• 1 biegun,

• napięcie znamionowe 230 V AC,

• znamionowa zwarciowa zdolność łączeniowa Icn 6 kA,

• zgodność z EN 60898-1 w zakresie podanego parametru Icn,

• klasa ograniczania energii I²t 3,

• częstotliwość pracy 50–60 Hz,

• kompaktowa szerokość 1 modułu,

• głębokość wbudowania 70 mm,

• stopień ochrony IP20,

• kategoria przeciwprzepięciowa 3,

• przeznaczenie do zastosowania w modułowych rozdzielnicach elektrycznych,

• straty mocy na poziomie 1,63 W.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏆 Dlaczego warto wybrać Hager MCN110E?

Hager MCN110E to jednobiegunowy wyłącznik nadprądowy C10 o prądzie znamionowym 10 A, przeznaczony do ochrony odpowiednio dobranych obwodów instalacji elektrycznych. Charakterystyka C pozwala wykorzystać go w obwodach, dla których wymagane jest zabezpieczenie o właściwościach odpowiadających tej charakterystyce.

Istotnym parametrem jest znamionowa zwarciowa zdolność łączeniowa Icn 6 kA zgodnie z EN 60898-1. Uzupełnieniem parametrów jest klasa ograniczania energii I²t 3, stanowiąca ważną cechę przy ocenie zachowania aparatu w warunkach zwarciowych.

Kompaktowa konstrukcja zajmująca 1 moduł, głębokość wbudowania 70 mm, napięcie znamionowe 230 V AC, stopień ochrony IP20 oraz niewielkie straty mocy wynoszące 1,63 W sprawiają, że MCN110E jest praktycznym elementem modułowej aparatury zabezpieczającej do odpowiednio zaprojektowanych instalacji elektrycznych.
