Wyłącznik nadprądowy Hager MCN116E – C16, 1P, 16 A, 6 kA

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

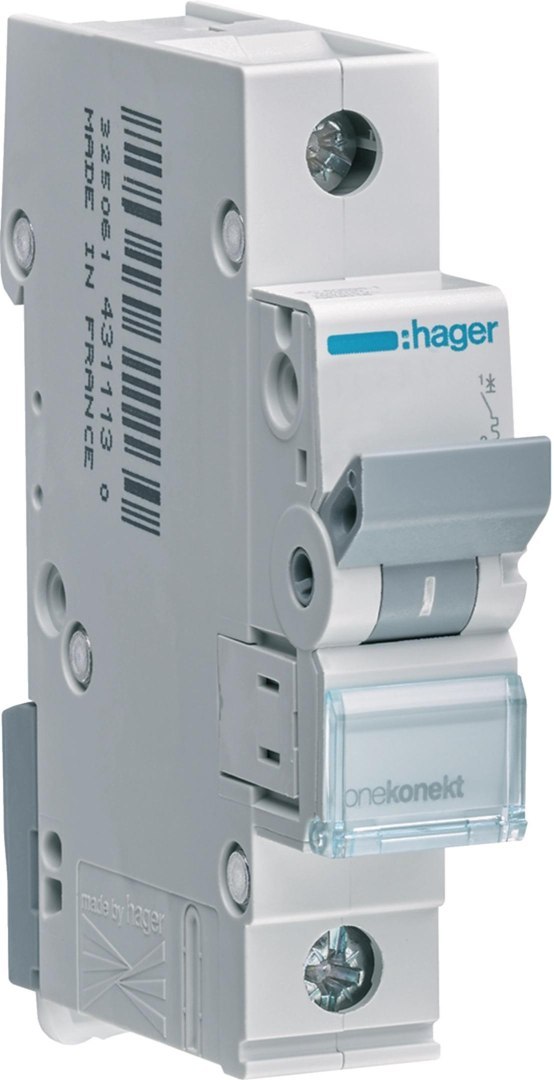

⚡ Wyłącznik nadprądowy Hager MCN116E

Hager MCN116E to jednobiegunowy wyłącznik nadprądowy o charakterystyce C i prądzie znamionowym 16 A, przeznaczony do zabezpieczania odpowiednio dobranych obwodów instalacji elektrycznych przed skutkami przeciążeń i zwarć.

Urządzenie należy do modułowej aparatury zabezpieczającej przeznaczonej do zastosowań zgodnych z wymaganiami normy EN 60898-1. Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6 kA, dzięki czemu aparat może stanowić element zabezpieczenia obwodów, dla których wymagany jest taki poziom zdolności zwarciowej.

Kompaktowa konstrukcja zajmuje tylko 1 moduł w rozdzielnicy, co pozwala efektywnie wykorzystać dostępną przestrzeń montażową.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔧 Charakterystyka C – uniwersalne zastosowanie

Wyłącznik posiada charakterystykę wyzwalania C, która znajduje zastosowanie w obwodach, w których podczas uruchamiania odbiorników mogą występować krótkotrwałe prądy rozruchowe.

Dzięki charakterystyce C aparat może być stosowany w odpowiednio dobranych obwodach zasilających różnego rodzaju odbiorniki. Dobór zabezpieczenia powinien być zawsze wykonany z uwzględnieniem parametrów przewodów, spodziewanego obciążenia oraz charakterystyki zasilanych urządzeń.

Prąd znamionowy 16 A określa podstawowy parametr pracy wyłącznika i pozwala na jego zastosowanie w obwodach zaprojektowanych dla takiego poziomu zabezpieczenia.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🛡️ Zdolność zwarciowa 6 kA

MCN116E posiada znamionową zwarciową zdolność łączeniową Icn = 6 kA, określoną zgodnie z wymaganiami EN 60898-1.

Parametr ten określa zdolność wyłącznika do wyłączenia prądu zwarciowego w warunkach określonych przez normę. Jest to istotna cecha przy doborze aparatury zabezpieczającej do konkretnej instalacji, ponieważ poziom spodziewanego prądu zwarciowego powinien być zgodny z możliwościami zastosowanego zabezpieczenia.

Dodatkowo aparat posiada klasę ograniczania energii I²t = 3, określającą jego właściwości w zakresie ograniczania energii przepuszczanej podczas zwarcia.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔌 Parametry elektryczne

Wyłącznik jest przeznaczony do pracy w obwodach 230 V AC przy częstotliwości 50–60 Hz. Konstrukcja obejmuje jeden biegun, a prąd znamionowy wynosi 16 A.

Aparat nie posiada jednocześnie rozłączanego bieguna neutralnego N. Jest to rozwiązanie typowe dla jednobiegunowych wyłączników modułowych, stosowanych jako elementy zabezpieczenia poszczególnych obwodów.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏠 Zastosowanie w instalacjach elektrycznych

Modułowe wyłączniki nadprądowe Hager są przeznaczone do szerokiego zakresu zastosowań spełniających wymagania dotyczące aparatury do użytku domowego zgodnie z EN 60898, dla prądów znamionowych od 1 do 63 A.

Wersja C16 może być wykorzystana jako zabezpieczenie odpowiednio dobranych obwodów o prądzie znamionowym 16 A. Jednobiegunowa konstrukcja pozwala stosować aparat jako pojedynczy element ochronny w rozdzielnicach elektrycznych.

Wyłącznik może znaleźć zastosowanie m.in. w rozdzielnicach instalacji mieszkaniowych, użytkowych i innych instalacjach niskiego napięcia, o ile jego parametry są właściwe dla konkretnego obwodu.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📐 Kompaktowa konstrukcja modułowa

Jedną z praktycznych zalet MCN116E jest modułowa szerokość wynosząca zaledwie 1 moduł. Pozwala to na montaż zabezpieczenia bez zajmowania dużej przestrzeni w rozdzielnicy.

Głębokość wbudowania wynosi 70 mm, dzięki czemu aparat zachowuje kompaktową formę odpowiednią dla współczesnych rozdzielnic modułowych.

Stopień ochrony IP20 odpowiada konstrukcji aparatu przeznaczonego do zabudowy w odpowiedniej obudowie lub rozdzielnicy, zapewniającej właściwe warunki użytkowania.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚙️ Klasa ograniczania energii i warunki pracy

Wyłącznik został wyposażony w klasę ograniczania energii I²t = 3. Jest to parametr istotny przy ocenie zachowania aparatu podczas zwarcia i jego właściwości w zakresie ograniczania energii przepływającej przez zabezpieczany obwód.

Urządzenie pracuje z napięciem AC o częstotliwości 50–60 Hz. W specyfikacji określono również kategorię przeciwprzepięciową 3 oraz stopień zanieczyszczenia 2.

Straty mocy urządzenia wynoszą 2,32 W, co jest istotnym parametrem przy projektowaniu większych rozdzielnic i zestawów aparatury modułowej.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📋 Specyfikacja techniczna

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

✅ Najważniejsze zalety

• charakterystyka wyzwalania C,
• prąd znamionowy 16 A,
• konstrukcja 1P,
• napięcie znamionowe 230 V AC,
• znamionowa zwarciowa zdolność łączeniowa Icn 6 kA,
• zgodność z EN 60898-1,
• klasa ograniczania energii I²t = 3,
• częstotliwość pracy 50–60 Hz,
• kompaktowa szerokość 1 modułu,
• głębokość wbudowania 70 mm,
• stopień ochrony IP20,
• kategoria przeciwprzepięciowa 3,
• stopień zanieczyszczenia 2,
• straty mocy 2,32 W.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⭐ Dlaczego warto wybrać Hager MCN116E?

Hager MCN116E to kompaktowy wyłącznik nadprądowy C16 o konstrukcji jednobiegunowej, przeznaczony do stosowania w odpowiednio dobranych obwodach instalacji elektrycznych. Połączenie prądu znamionowego 16 A, charakterystyki C oraz zdolności zwarciowej 6 kA pozwala wykorzystać go jako element zabezpieczający w wielu instalacjach zgodnych z wymaganiami dla aparatury modułowej.

Jednomodułowa szerokość ułatwia rozbudowę i uporządkowanie rozdzielnicy, natomiast parametry elektryczne oraz zgodność z EN 60898-1 pozwalają na właściwe dopasowanie aparatu do projektowanego obwodu.

To rozwiązanie dla instalacji, w których liczy się kompaktowa konstrukcja, odpowiednio dobrana ochrona nadprądowa oraz sprawdzona aparatura modułowa Hager.
