Wyłącznik nadprądowy Hager MCN316E – C16, 3P, 16 A, 6 kA

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚡ Wyłącznik nadprądowy Hager MCN316E

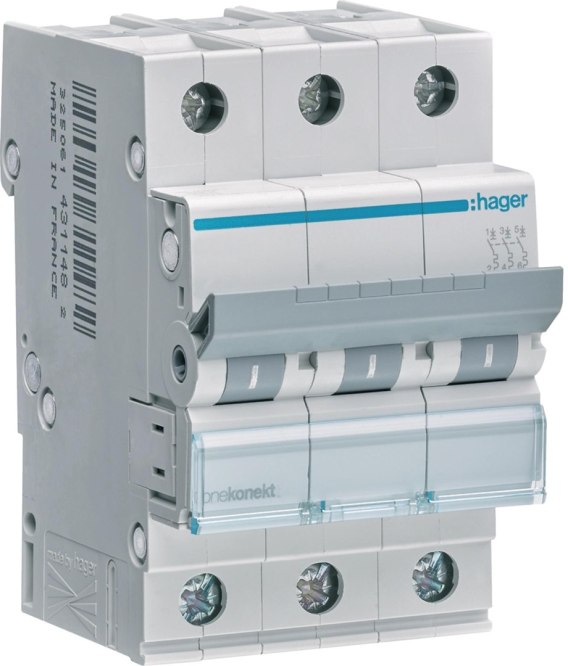

Hager MCN316E to trójbiegunowy wyłącznik nadprądowy o charakterystyce C i prądzie znamionowym 16 A, przeznaczony do zabezpieczania odpowiednio dobranych obwodów instalacji elektrycznych przed skutkami przeciążeń i zwarć.

Aparat posiada 3 bieguny, napięcie znamionowe 400 V AC oraz znamionową zwarciową zdolność łączeniową Icn = 6 kA zgodnie z EN 60898-1. Dodatkowo dla napięcia 400 V AC określono graniczną zdolność wyłączania zwarciowego Icu = 10 kA zgodnie z PN-EN 60947-2.

Konstrukcja modułowa zajmuje 3 moduły, dzięki czemu aparat może być wygodnie instalowany w rozdzielnicach przeznaczonych do obsługi obwodów wielofazowych.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔧 Charakterystyka wyzwalania C

Zastosowana charakterystyka C pozwala stosować wyłącznik w odpowiednio dobranych obwodach, w których mogą występować krótkotrwałe zwiększone prądy podczas uruchamiania odbiorników.

Prąd znamionowy 16 A określa podstawowy parametr obciążenia, dla którego przeznaczony jest aparat. Przy doborze należy uwzględnić przede wszystkim przekrój i obciążalność przewodów, charakter odbiorników oraz wymagania projektowanej instalacji.

Charakterystyka C może być przydatna w obwodach zasilających urządzenia, których uruchomienie wiąże się z występowaniem prądów rozruchowych, o ile parametry zabezpieczenia są odpowiednie dla konkretnego układu.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🛡️ Zdolność zwarciowa Icn 6 kA i Icu 10 kA

MCN316E posiada znamionową zwarciową zdolność łączeniową Icn = 6 kA, określoną zgodnie z EN 60898-1.

Dla napięcia 400 V AC w specyfikacji podano również graniczną zdolność wyłączania zwarciowego Icu = 10 kA zgodnie z PN-EN 60947-2. Są to dwa odrębne parametry określone w różnych normach, dlatego nie należy ich utożsamiać.

Takie dane są istotne podczas projektowania i doboru aparatury zabezpieczającej, ponieważ pozwalają zweryfikować właściwości wyłącznika w odniesieniu do spodziewanych warunków zwarciowych instalacji.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔌 Trzy bieguny i napięcie 400 V AC

W przeciwieństwie do wersji jednobiegunowej, MCN316E posiada 3 bieguny, dzięki czemu jest przeznaczony do odpowiednio dobranych obwodów wielobiegunowych.

Napięcie znamionowe wynosi 400 V, a urządzenie pracuje z napięciem AC przy częstotliwości 50–60 Hz. Wyłącznik nie posiada jednocześnie rozłączanego bieguna neutralnego N.

Trójbiegunowa konstrukcja pozwala na zastosowanie aparatu w rozdzielnicach, w których konieczne jest zabezpieczenie odpowiednio dobranego obwodu z wykorzystaniem trzech biegunów.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏠 Zastosowanie w instalacjach elektrycznych

Modułowe wyłączniki nadprądowe Hager są przeznaczone do szerokiego zakresu zastosowań spełniających wymagania dotyczące aparatury do użytku domowego zgodnie z EN 60898, dla prądów znamionowych od 1 do 63 A.

Wersja C16 3P może być stosowana jako element zabezpieczenia odpowiednio dobranych obwodów trójbiegunowych o prądzie znamionowym 16 A. Znajdzie zastosowanie w rozdzielnicach instalacji elektrycznych, w których wymagane jest zabezpieczenie wielobiegunowe o charakterystyce C.

Dobór konkretnego zabezpieczenia powinien zawsze uwzględniać parametry przewodów, rodzaj odbiornika, obciążenie obwodu oraz warunki zwarciowe występujące w miejscu instalacji.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📐 Konstrukcja modułowa 3P

Wyłącznik zajmuje 3 moduły w rozdzielnicy. Taka szerokość odpowiada jego trójbiegunowej konstrukcji i pozwala na uporządkowany montaż w standardowej aparaturze modułowej.

Głębokość wbudowania wynosi 70 mm, dzięki czemu urządzenie zachowuje kompaktową formę odpowiednią dla rozdzielnic elektrycznych.

Stopień ochrony IP20 odpowiada konstrukcji aparatu przeznaczonego do montażu w odpowiednio zabezpieczonej rozdzielnicy lub obudowie.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚙️ Klasa ograniczania energii i parametry pracy

MCN316E posiada klasę ograniczania energii I²t = 3, określającą właściwości aparatu w zakresie ograniczania energii przepuszczanej podczas zwarcia.

Wyłącznik pracuje z napięciem AC o częstotliwości 50–60 Hz. W specyfikacji określono również kategorię przeciwprzepięciową 3 oraz stopień zanieczyszczenia 2.

Straty mocy wynoszą 6,99 W. Parametr ten warto uwzględnić podczas projektowania rozdzielnicy, szczególnie w przypadku zestawów zawierających większą liczbę aparatów modułowych.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📋 Specyfikacja techniczna

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

✅ Najważniejsze zalety

• charakterystyka wyzwalania C,
• prąd znamionowy 16 A,
• konstrukcja 3P,
• napięcie znamionowe 400 V AC,
• znamionowa zwarciowa zdolność łączeniowa Icn 6 kA,
• Icu 10 kA przy 400 V AC,
• zgodność z EN 60898-1,
• parametr Icu określony wg PN-EN 60947-2,
• klasa ograniczania energii I²t = 3,
• częstotliwość pracy 50–60 Hz,
• szerokość 3 modułów,
• głębokość wbudowania 70 mm,
• stopień ochrony IP20,
• kategoria przeciwprzepięciowa 3,
• stopień zanieczyszczenia 2.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⭐ Dlaczego warto wybrać Hager MCN316E?

Hager MCN316E to trójbiegunowy wyłącznik nadprądowy C16, który łączy prąd znamionowy 16 A z charakterystyką C oraz parametrami zwarciowymi odpowiednimi dla aparatury modułowej.

Na uwagę zasługuje zarówno Icn = 6 kA wg EN 60898-1, jak i dodatkowo określona dla 400 V AC wartość Icu = 10 kA wg PN-EN 60947-2. Trzy bieguny pozwalają wykorzystać aparat w odpowiednio dobranych obwodach wielobiegunowych, natomiast szerokość 3 modułów ułatwia jego integrację ze standardowymi rozdzielnicami.

To praktyczne rozwiązanie dla instalacji, w których wymagane jest trójbiegunowe zabezpieczenie nadprądowe o charakterystyce C, prądzie znamionowym 16 A i zwartej konstrukcji modułowej.
