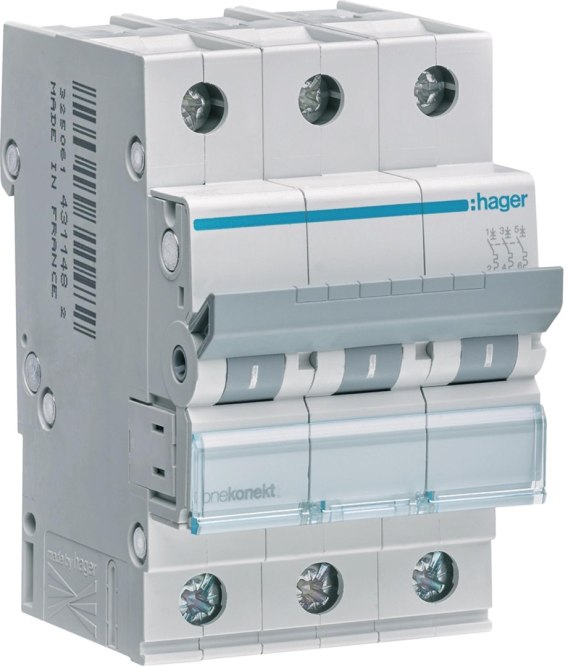

Wyłącznik nadprądowy 6kA , C, 20A, 3P, C20 Hager MCN320E

Wyłącznik nadprądowy 6kA , C, 20A, 3P, C20 Hager MCN320E

Wyłącznik nadprądowy Hager MCN320E – C20, 3P, 20 A, 6 kA

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚡ Wyłącznik nadprądowy Hager MCN320E

Hager MCN320E to trójbiegunowy wyłącznik nadprądowy o charakterystyce C i prądzie znamionowym 20 A, przeznaczony do zabezpieczania odpowiednio dobranych obwodów instalacji elektrycznych przed skutkami przeciążeń i zwarć.

Aparat pracuje przy napięciu znamionowym 400 V AC i posiada znamionową zwarciową zdolność łączeniową Icn = 6 kA zgodnie z EN 60898-1. Dodatkowo dla napięcia 400 V AC określono graniczną zdolność wyłączania zwarciowego Icu = 10 kA zgodnie z PN-EN 60947-2.

Trzy bieguny pozwalają na zastosowanie aparatu w odpowiednio dobranych obwodach wielobiegunowych, natomiast konstrukcja modułowa zajmująca 3 moduły umożliwia wygodny montaż w standardowych rozdzielnicach elektrycznych.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔧 Charakterystyka wyzwalania C

Wyłącznik posiada charakterystykę wyzwalania C, stosowaną w odpowiednio dobranych obwodach, w których mogą występować krótkotrwałe zwiększone prądy podczas uruchamiania odbiorników.

Prąd znamionowy 20 A określa podstawowy parametr obciążenia, dla którego przeznaczony jest aparat. Dobierając zabezpieczenie do instalacji, należy uwzględnić m.in. przekrój i obciążalność przewodów, charakter zasilanych odbiorników oraz warunki pracy konkretnego obwodu.

Charakterystyka C pozwala zastosować wyłącznik w obwodach, w których charakter odbiorników wymaga takiego sposobu zabezpieczenia.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🛡️ Zdolność zwarciowa Icn 6 kA i Icu 10 kA

Jednym z kluczowych parametrów MCN320E jest znamionowa zwarciowa zdolność łączeniowa Icn = 6 kA, określona zgodnie z normą EN 60898-1.

Dla napięcia 400 V AC producent podaje również graniczną zdolność wyłączania zwarciowego Icu = 10 kA zgodnie z PN-EN 60947-2. Wartości Icn i Icu są określane w ramach różnych norm i nie należy ich traktować jako tego samego parametru.

Podczas projektowania instalacji wartości te należy odnosić do spodziewanych warunków zwarciowych w miejscu zastosowania aparatu.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔌 Trzy bieguny i napięcie 400 V AC

MCN320E posiada 3 bieguny, dzięki czemu może być stosowany jako zabezpieczenie odpowiednio dobranych obwodów wymagających zabezpieczenia wielobiegunowego.

Napięcie znamionowe wynosi 400 V, a urządzenie jest przeznaczone do pracy z napięciem AC przy częstotliwości 50–60 Hz.

Aparat nie posiada jednocześnie rozłączanego bieguna neutralnego N. Trójbiegunowa konstrukcja pozwala na zabezpieczenie trzech torów obwodu za pomocą jednego aparatu modułowego.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏠 Zastosowanie w instalacjach elektrycznych

Modułowe wyłączniki nadprądowe Hager są przeznaczone do zastosowań spełniających wymagania norm dotyczących aparatury do użytku domowego zgodnie z EN 60898, w zakresie prądów znamionowych od 1 do 63 A.

Wersja C20 3P może pełnić funkcję zabezpieczenia odpowiednio dobranych obwodów o prądzie znamionowym 20 A, w których wymagane jest zastosowanie aparatu trójbiegunowego.

Może być stosowana w rozdzielnicach instalacji elektrycznych, jednak dobór zabezpieczenia powinien zawsze uwzględniać parametry przewodów, charakter odbiorników, obciążenie obwodu oraz spodziewany poziom prądu zwarciowego.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📐 Konstrukcja modułowa 3P

Trójbiegunowy aparat zajmuje 3 moduły w rozdzielnicy. Modułowa konstrukcja ułatwia jego rozmieszczenie w zestawie aparatury zabezpieczającej oraz pozwala zachować uporządkowany układ poszczególnych obwodów.

Głębokość wbudowania wynosi 70 mm, dzięki czemu urządzenie zachowuje kompaktową konstrukcję odpowiednią do montażu w rozdzielnicach modułowych.

Stopień ochrony IP20 odpowiada konstrukcji aparatu przeznaczonego do montażu wewnątrz odpowiednio zabezpieczonej rozdzielnicy lub obudowy.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚙️ Klasa ograniczania energii i parametry pracy

MCN320E posiada klasę ograniczania energii I²t = 3, określającą właściwości aparatu w zakresie ograniczania energii przepuszczanej podczas zwarcia.

Wyłącznik pracuje z napięciem AC przy częstotliwości 50–60 Hz. W specyfikacji określono również kategorię przeciwprzepięciową 3 oraz stopień zanieczyszczenia 2.

Straty mocy wynoszą 8,9 W. Parametr ten warto uwzględnić podczas projektowania rozdzielnicy, zwłaszcza w przypadku zastosowania większej liczby aparatów modułowych.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📋 Specyfikacja techniczna

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

✅ Najważniejsze zalety

• charakterystyka wyzwalania C,

• prąd znamionowy 20 A,

• konstrukcja 3P,

• napięcie znamionowe 400 V AC,

• znamionowa zwarciowa zdolność łączeniowa Icn 6 kA,

• Icu 10 kA przy 400 V AC,

• zgodność z EN 60898-1,

• parametr Icu określony wg PN-EN 60947-2,

• klasa ograniczania energii I²t = 3,

• częstotliwość pracy 50–60 Hz,

• szerokość 3 modułów,

• głębokość wbudowania 70 mm,

• stopień ochrony IP20,

• kategoria przeciwprzepięciowa 3,

• stopień zanieczyszczenia 2.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⭐ Dlaczego warto wybrać Hager MCN320E?

Hager MCN320E to trójbiegunowy wyłącznik nadprądowy C20, łączący prąd znamionowy 20 A z charakterystyką C oraz parametrami zwarciowymi odpowiednimi dla aparatury modułowej.

Zastosowanie trzech biegunów pozwala wykorzystać aparat w odpowiednio dobranych obwodach wielobiegunowych, natomiast Icn = 6 kA wg EN 60898-1 oraz dodatkowo określone Icu = 10 kA przy 400 V AC wg PN-EN 60947-2 dostarczają istotnych informacji potrzebnych przy prawidłowym doborze zabezpieczenia.

Kompaktowa konstrukcja zajmująca 3 moduły, głębokość wbudowania 70 mm oraz parametry 400 V AC sprawiają, że jest to praktyczny element wyposażenia rozdzielnic, w których wymagane jest trójbiegunowe zabezpieczenie nadprądowe 20 A o charakterystyce C.
