Wyłącznik nadprądowy Hager MCN325E C25 25A 3P 6kA

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚡ Modułowy wyłącznik nadprądowy Hager

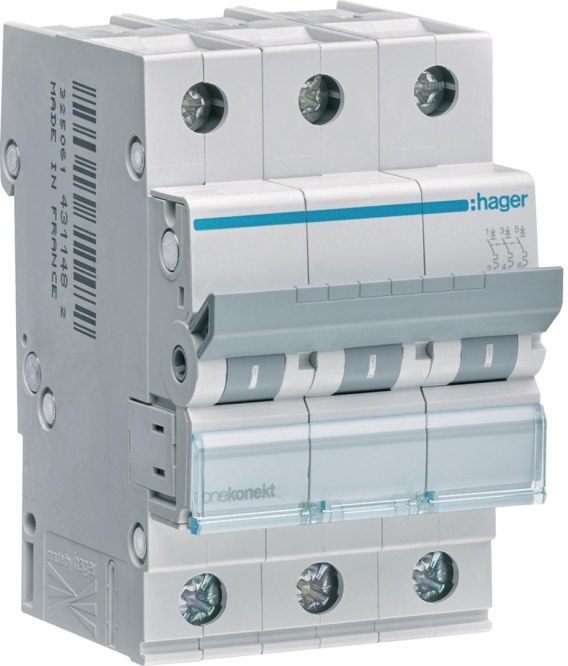

Hager MCN325E to trójbiegunowy wyłącznik nadprądowy o charakterystyce C, przeznaczony do zabezpieczania odpowiednio dobranych obwodów elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie posiada prąd znamionowy 25 A i znamionową zwarciową zdolność łączeniową Icn = 6 kA zgodnie z EN 60898-1.

Konstrukcja modułowa pozwala na zastosowanie aparatu w rozdzielnicach elektrycznych wyposażonych w standardową przestrzeń modułową. Wyłącznik zajmuje 3 moduły, a jego trójbiegunowa konstrukcja umożliwia jednoczesne zabezpieczenie trzech przewodów fazowych danego obwodu.

Zastosowanie charakterystyki wyzwalania C sprawia, że aparat może być wykorzystywany w obwodach, w których podczas uruchamiania odbiorników mogą występować podwyższone prądy rozruchowe.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🛡️ Ochrona obwodów przed przeciążeniem i zwarciem

Podstawowym zadaniem wyłącznika nadprądowego jest ograniczenie skutków nieprawidłowych stanów pracy instalacji. Aparat reaguje zarówno na przeciążenia, jak i zwarcia, odłączając chroniony obwód w sytuacji wystąpienia prądu przekraczającego wartości dopuszczalne dla danego układu.

Przy doborze wyłącznika należy zawsze uwzględnić parametry przewodów, sposób ich prowadzenia, charakter obciążenia oraz wymagania konkretnej instalacji. Model o prądzie znamionowym 25 A jest przeznaczony do zastosowań, w których taki poziom zabezpieczenia został właściwie dobrany do chronionego obwodu.

Dzięki zastosowaniu aparatu modułowego możliwe jest uporządkowane rozmieszczenie zabezpieczeń w rozdzielnicy oraz łatwa obsługa poszczególnych obwodów.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔧 Charakterystyka wyzwalania C

MCN325E wykorzystuje charakterystykę C, która jest przeznaczona do obwodów, w których mogą występować krótkotrwałe zwiększone prądy podczas uruchamiania odbiorników.

Charakterystyka C znajduje zastosowanie między innymi w obwodach z urządzeniami posiadającymi elementy indukcyjne lub silnikowe, a także w innych układach, w których charakterystyka B mogłaby powodować niepożądane zadziałanie podczas normalnego rozruchu urządzenia.

Dobór charakterystyki powinien być zawsze wykonany z uwzględnieniem parametrów konkretnego obwodu oraz wymagań instalacji.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔌 Trzy bieguny i napięcie znamionowe 400 V

Urządzenie posiada 3 bieguny, dzięki czemu może zabezpieczać trójfazowe obwody elektryczne. Napięcie znamionowe wynosi 400 V AC, a aparat pracuje przy częstotliwości 50–60 Hz.

Trójbiegunowa konstrukcja pozwala na jednoczesne rozłączanie wszystkich trzech biegunów. Model nie posiada jednocześnie rozłączanego bieguna neutralnego N, dlatego należy odpowiednio zaplanować sposób prowadzenia i rozłączania przewodów w instalacji.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚙️ Zdolność łączeniowa 6 kA

Jednym z istotnych parametrów aparatu jest znamionowa zwarciowa zdolność łączeniowa Icn wynosząca 6 kA, określona zgodnie z EN 60898-1.

Oznacza to parametr istotny przy ocenie możliwości zastosowania wyłącznika w danym miejscu instalacji i przy doborze zabezpieczeń do przewidywanych warunków zwarciowych.

Dodatkowo dla napięcia 400 V AC podano graniczny prąd wyłączalny zwarciowy Icu = 10 kA zgodnie z PN-EN 60947-2.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏠 Zastosowanie w instalacjach elektrycznych

Modułowe wyłączniki nadprądowe Hager są przeznaczone do szerokiego zakresu zastosowań spełniających wymagania odpowiednich norm. MCN325E może być stosowany jako element zabezpieczenia odpowiednio dobranych trójfazowych obwodów elektrycznych.

Trzy bieguny oraz prąd znamionowy 25 A pozwalają wykorzystać aparat w instalacjach, w których wymagane jest zabezpieczenie obwodu trójfazowego przed przeciążeniami i zwarciami.

Może znaleźć zastosowanie zarówno w instalacjach domowych, jak i w innych układach elektrycznych, o ile parametry wyłącznika odpowiadają wymaganiom konkretnego obwodu.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📐 Kompaktowa konstrukcja modułowa

Wyłącznik został zaprojektowany jako aparat modułowy przeznaczony do montażu w rozdzielnicach. Zajmuje 3 moduły, co odpowiada jego trójbiegunowej konstrukcji.

Głębokość wbudowania wynosi 70 mm, dzięki czemu aparat może być stosowany w standardowych rozwiązaniach rozdzielnicowych przeznaczonych do montażu aparatury modułowej.

Stopień ochrony obudowy określono na IP20, co odpowiada typowemu zastosowaniu aparatury modułowej wewnątrz odpowiednio dobranej rozdzielnicy lub obudowy.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔥 Klasa ograniczania energii I²t

Model MCN325E posiada 3. klasę ograniczania energii I²t. Parametr ten jest związany z ograniczaniem energii przepuszczanej podczas zwarcia i stanowi jeden z parametrów charakterystycznych dla właściwości ochronnych aparatu.

W praktyce odpowiedni dobór aparatury zabezpieczającej pozwala ograniczać skutki występowania przeciążeń i zwarć w chronionych obwodach.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🧰 Praktyczny element rozdzielnicy

Modułowa konstrukcja ułatwia tworzenie uporządkowanych rozdzielnic, w których poszczególne obwody mogą być zabezpieczane za pomocą odpowiednio dobranych aparatów.

Trzy bieguny pozwalają wykorzystać urządzenie w instalacjach trójfazowych, natomiast szerokość 3 modułów ułatwia zaplanowanie miejsca dla aparatu wraz z pozostałym wyposażeniem rozdzielnicy.

Przy projektowaniu instalacji należy uwzględnić nie tylko prąd znamionowy wyłącznika, ale również obciążalność przewodów, spodziewany prąd zwarciowy oraz charakterystykę podłączonych odbiorników.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📊 Specyfikacja techniczna

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

✅ Dlaczego warto wybrać Hager MCN325E?

• charakterystyka C odpowiednia dla obwodów z podwyższonymi prądami rozruchowymi,
• prąd znamionowy 25 A,
• 3 bieguny do zastosowań w obwodach trójfazowych,
• znamionowa zwarciowa zdolność łączeniowa Icn 6 kA,
• graniczny prąd wyłączalny Icu 10 kA przy 400 V AC,
• klasa ograniczania energii I²t 3,
• napięcie znamionowe 400 V AC,
• częstotliwość pracy 50–60 Hz,
• kompaktowa konstrukcja zajmująca 3 moduły,
• głębokość wbudowania 70 mm,
• stopień ochrony IP20,
• konstrukcja przeznaczona do zastosowania w aparaturze modułowej.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏢 Szerokie możliwości zastosowania

Hager MCN325E jest rozwiązaniem przeznaczonym do zabezpieczania odpowiednio dobranych trójfazowych obwodów elektrycznych, w których wymagany jest wyłącznik nadprądowy o charakterystyce C i prądzie znamionowym 25 A.

Połączenie trzech biegunów, charakterystyki C, zdolności łączeniowej Icn 6 kA oraz modułowej konstrukcji sprawia, że aparat może stanowić praktyczny element wyposażenia rozdzielnic stosowanych w instalacjach mieszkaniowych i innych odpowiednio zaprojektowanych układach elektrycznych.

Dobór zabezpieczenia powinien być każdorazowo przeprowadzony na podstawie parametrów całego obwodu, przewodów oraz przewidywanych warunków pracy.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔎 Podsumowanie

Hager MCN325E to 3-biegunowy wyłącznik nadprądowy C25 o prądzie znamionowym 25 A i znamionowej zwarciowej zdolności łączeniowej 6 kA. Charakterystyka C pozwala stosować go w odpowiednio dobranych obwodach, w których występują zwiększone prądy rozruchowe, natomiast trójbiegunowa konstrukcja odpowiada zastosowaniom w instalacjach trójfazowych.

Kompaktowa budowa modułowa, napięcie znamionowe 400 V AC, klasa ograniczania energii I²t 3 oraz dodatkowo określony parametr Icu na poziomie 10 kA przy 400 V AC sprawiają, że jest to funkcjonalny element aparatury zabezpieczającej przeznaczony do prawidłowo zaprojektowanych rozdzielnic i obwodów elektrycznych.
