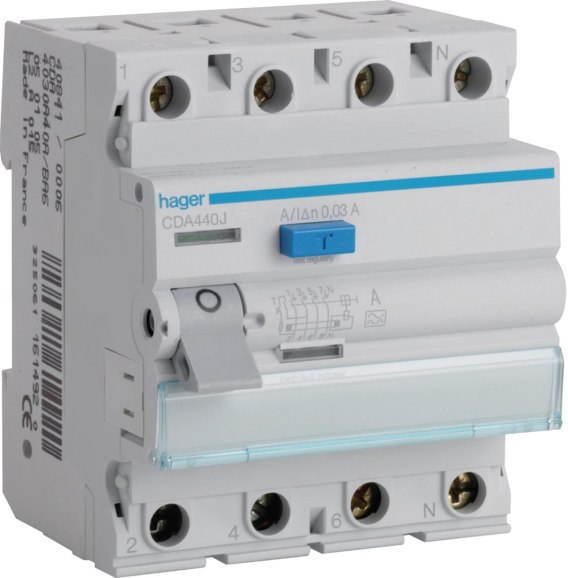

Hager CDA440J – wyłącznik różnicowoprądowy 3P+N 40 A 30 mA 6 kA typ A

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚡ Wyłącznik różnicowoprądowy 3P+N

Hager CDA440J to 4-biegunowy wyłącznik różnicowoprądowy w konfiguracji 3P+N, przeznaczony do stosowania w instalacjach elektrycznych wymagających ochrony przed skutkami wystąpienia prądów różnicowych.

Urządzenie posiada prąd znamionowy 40 A oraz znamionowy prąd różnicowy 30 mA. Pracuje przy napięciu znamionowym łączeniowym w zakresie 230–400 V i częstotliwości 50 Hz.

Wyłącznik wykorzystuje typ A prądu różnicowego, dzięki czemu jest przeznaczony do instalacji, w których mogą występować prądy różnicowe przemienne oraz pulsujące stałe.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🛡️ Ochrona różnicowoprądowa 30 mA

CDA440J charakteryzuje się znamionowym prądem różnicowym 30 mA (0,03 A). Jest to parametr określający wartość prądu różnicowego, przy której wyłącznik powinien zadziałać.

Wyłącznik różnicowoprądowy stanowi element ochrony instalacji elektrycznej oraz użytkowników przed skutkami wystąpienia prądu różnicowego. W przypadku wykrycia odpowiednich warunków urządzenie odłącza chroniony obwód.

Dobór wyłącznika powinien być przeprowadzony z uwzględnieniem parametrów konkretnej instalacji oraz zastosowanego systemu ochrony.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔌 Typ A – ochrona w nowoczesnych instalacjach

Model CDA440J wykorzystuje typ A prądu różnicowego. Charakterystyka ta pozwala na wykrywanie prądów różnicowych przemiennych oraz pulsujących stałych.

Dzięki temu wyłącznik może być stosowany w wielu współczesnych instalacjach elektrycznych, również w obwodach, w których znajdują się odbiorniki wyposażone w układy elektroniczne.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏠 Zastosowanie w instalacjach domowych i przemysłowych

Wyłączniki różnicowoprądowe Hager przeznaczone są do stosowania w instalacjach domowych i przemysłowych.

CDA440J, dzięki konfiguracji 3P+N, może być stosowany w odpowiednio dobranych obwodach wymagających ochrony czterech torów instalacji. Prąd znamionowy 40 A pozwala wykorzystać urządzenie w obwodach, dla których taka wartość została przewidziana w projekcie instalacji.

Urządzenie może stanowić element aparatury zabezpieczającej znajdującej się w rozdzielnicy elektrycznej.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔄 Konstrukcja 3P+N

Czterobiegunowa konstrukcja w układzie 3P+N jest przeznaczona do instalacji, w których występują trzy przewody fazowe oraz przewód neutralny.

Takie rozwiązanie pozwala zastosować jeden aparat do ochrony odpowiednio dobranego obwodu wielofazowego. Cztery bieguny zapewniają spójną konstrukcję urządzenia i ułatwiają jego integrację z pozostałą aparaturą znajdującą się w rozdzielnicy.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🛠️ Montaż na szynie TH-35

CDA440J jest przystosowany do montażu na szynie TH-35, dzięki czemu może być instalowany bezpośrednio w rozdzielnicach elektrycznych wyposażonych w taki system montażowy.

Wyłącznik zajmuje 4 moduły szerokości. Pozwala to łatwo zaplanować jego miejsce w rozdzielnicy i zachować uporządkowany układ aparatury.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📐 Kompaktowa obudowa

Obudowa urządzenia odpowiada 4 modułom zgodnie z wymiarem określonym według DIN 43880.

Głębokość wbudowania wynosi 70 mm, co jest istotnym parametrem podczas planowania rozmieszczenia aparatury oraz przestrzeni dostępnej wewnątrz rozdzielnicy.

Stopień ochrony obudowy określono na poziomie IP20.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔧 Parametry elektryczne

Wyłącznik posiada prąd znamionowy 40 A oraz znamionowy prąd różnicowy 30 mA. Napięcie znamionowe łączeniowe wynosi 230–400 V, a częstotliwość pracy to 50 Hz.

Urządzenie charakteryzuje się również zdolnością zwarciową 6 kA, co należy uwzględnić podczas doboru aparatury do konkretnej instalacji.

Straty mocy wynoszą 6,5 W.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚙️ Specyfikacja techniczna

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

✅ Dlaczego warto wybrać Hager CDA440J?

• konfiguracja 3P+N,

• 4 bieguny,

• prąd znamionowy 40 A,

• znamionowy prąd różnicowy 30 mA,

• typ A prądu różnicowego,

• napięcie znamionowe łączeniowe 230–400 V,

• częstotliwość 50 Hz,

• zdolność zwarciowa 6 kA,

• montaż na szynie TH-35,

• szerokość 4 moduły,

• głębokość wbudowania 70 mm,

• stopień ochrony IP20,

• przeznaczenie do instalacji domowych i przemysłowych.

Hager CDA440J to 4-biegunowy wyłącznik różnicowoprądowy 3P+N o prądzie znamionowym 40 A i znamionowym prądzie różnicowym 30 mA, wykorzystujący charakterystykę typu A. Konstrukcja przeznaczona do montażu na szynie TH-35 oraz szerokość 4 modułów pozwalają na wygodne zastosowanie urządzenia w rozdzielnicach elektrycznych. Model sprawdzi się jako element ochrony odpowiednio zaprojektowanych instalacji domowych i przemysłowych.
