Modułowa podstawa bezpiecznikowa do systemów PV 2P 10x38mm 32A 1000VDC Hager L502PV

Modułowa podstawa bezpiecznikowa do systemów PV 2P 10×38 mm 32 A 1000 V DC Hager L502PV

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

☀️ Podstawa bezpiecznikowa do instalacji fotowoltaicznych

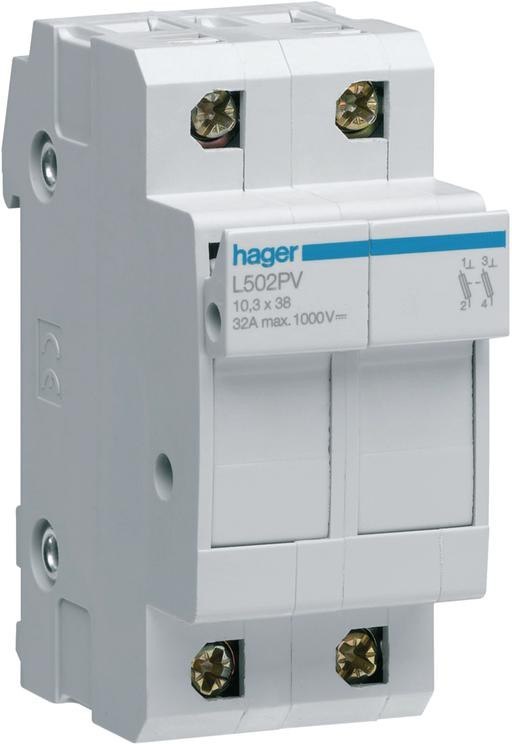

Hager L502PV to modułowa podstawa bezpiecznikowa przeznaczona do stosowania w instalacjach fotowoltaicznych, w których występują obwody prądu stałego o napięciu do 1000 V DC. Konstrukcja została opracowana z myślą o współpracy z wkładkami bezpiecznikowymi stosowanymi w systemach PV.

Urządzenie posiada 2 bieguny i jest przystosowane do wkładek bezpiecznikowych o wymiarach 10,3 × 38 mm, powszechnie określanych jako 10×38 mm. Maksymalny prąd znamionowy podstawy wynosi 32 A.

Rozwiązanie pozwala na stworzenie odpowiednio zabezpieczonego toru prądowego w instalacji fotowoltaicznej, przy jednoczesnym zachowaniu modułowej formy ułatwiającej montaż w rozdzielnicach.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚡ Przystosowanie do napięcia 1000 V DC

Jednym z najważniejszych parametrów L502PV jest możliwość pracy w obwodach o napięciu znamionowym do 1000 V DC. Parametr ten odpowiada wymaganiom wielu współczesnych instalacji fotowoltaicznych, w których napięcie po stronie stałoprądowej może osiągać wysokie wartości.

Podstawa została przeznaczona do pracy z prądem stałym, dlatego znajduje zastosowanie po stronie DC instalacji PV, między innymi w układach wymagających zastosowania odpowiednich wkładek bezpiecznikowych.

Maksymalny prąd znamionowy wynosi 32 A, co należy uwzględnić przy doborze wkładki oraz projektowaniu całego obwodu zabezpieczającego.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔌 Konstrukcja 2-biegunowa

L502PV posiada dwa bieguny, dzięki czemu może obsługiwać dwa tory obwodu w ramach jednej modułowej podstawy bezpiecznikowej.

Dwubiegunowa konstrukcja pozwala zachować uporządkowany sposób prowadzenia i zabezpieczania obwodów. Jest to szczególnie istotne w rozdzielnicach fotowoltaicznych, gdzie odpowiednia organizacja elementów strony DC ułatwia późniejszą obsługę oraz kontrolę instalacji.

Kompaktowa konstrukcja umożliwia również zestawienie podstawy z innymi aparatami stosowanymi w rozdzielnicach systemów PV.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🧰 Wkładki bezpiecznikowe 10×38 mm

Podstawa została przystosowana do wkładek bezpiecznikowych o wymiarach 10,3 × 38 mm, określanych również jako standard 10×38 mm.

Dobór odpowiedniej wkładki powinien być wykonany zgodnie z parametrami konkretnego obwodu fotowoltaicznego oraz wymaganiami projektowymi instalacji. Sama podstawa stanowi element montażowy przeznaczony do współpracy z właściwie dobranym zabezpieczeniem bezpiecznikowym.

Standardowy rozmiar wkładek 10×38 mm ułatwia dobór kompatybilnych elementów zabezpieczających przeznaczonych do odpowiednich zastosowań DC i PV.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🛡️ Element zabezpieczenia obwodów PV

Zastosowanie podstawy bezpiecznikowej umożliwia włączenie wkładki bezpiecznikowej do obwodu instalacji fotowoltaicznej. W przypadku prawidłowego doboru zabezpieczenia wkładka może pełnić funkcję ochrony danego toru przed skutkami nadmiernego prądu.

W instalacjach PV szczególne znaczenie ma dobór elementów przeznaczonych do pracy z prądem stałym i napięciami występującymi po stronie DC. Dlatego podstawę należy stosować wraz z odpowiednimi wkładkami oraz w układzie zaprojektowanym zgodnie z wymaganiami instalacji.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔧 Solidne zaciski i moment dokręcania

Podstawa wyposażona jest w zaciski, których zalecany moment dokręcania wynosi 2 Nm. Prawidłowe wykonanie połączeń ma istotne znaczenie dla bezpiecznej i stabilnej pracy instalacji.

Podczas montażu należy przestrzegać parametrów określonych dla urządzenia oraz odpowiednio przygotować przewody. W instalacjach fotowoltaicznych szczególnie ważne jest prawidłowe wykonanie wszystkich połączeń po stronie DC.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📐 Kompaktowa konstrukcja modułowa

Pomimo zastosowania w instalacjach o wysokim napięciu DC podstawa zachowuje kompaktową, modułową konstrukcję.

Wymiary urządzenia wynoszą:

• wysokość: 77 mm,
• szerokość: 35 mm,
• głębokość: 75 mm.

Szerokość 35 mm pozwala wygodnie zaplanować miejsce urządzenia w rozdzielnicy i zestawić je z innymi aparatami modułowymi stosowanymi w instalacjach fotowoltaicznych.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🌡️ Warunki przechowywania i eksploatacji

Zakres temperatury magazynowania wynosi od -25°C do 80°C, co pozwala na przechowywanie elementu w szerokim zakresie warunków temperaturowych.

Przy projektowaniu i wykonywaniu instalacji należy jednak uwzględnić rzeczywiste warunki pracy rozdzielnicy, ponieważ temperatura otoczenia oraz liczba znajdujących się obok siebie aparatów mogą wpływać na warunki cieplne wewnątrz obudowy.

Dokumentacja techniczna uwzględnia również współczynniki korekcyjne prądu zależne od liczby faz oraz temperatury pracy, dlatego przy projektowaniu instalacji należy brać pod uwagę warunki rzeczywistego zastosowania.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏗️ Zastosowanie w instalacjach fotowoltaicznych

L502PV przeznaczona jest przede wszystkim do zastosowania w rozdzielnicach i układach zabezpieczeń instalacji fotowoltaicznych po stronie DC.

Może być wykorzystana w instalacjach, w których wymagane jest zastosowanie podstaw bezpiecznikowych współpracujących z wkładkami 10×38 mm o odpowiednich parametrach.

Typowe zastosowania obejmują:

• instalacje fotowoltaiczne,
• rozdzielnice PV,
• obwody prądu stałego,
• układy zabezpieczeń po stronie DC,
• instalacje wymagające zabezpieczenia za pomocą wkładek 10×38 mm,
• systemy PV o napięciu do 1000 V DC.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🧱 Zgodność z normami dla zastosowań PV

Podstawa została zaprojektowana z uwzględnieniem wymagań właściwych dla aparatury stosowanej w instalacjach fotowoltaicznych.

Produkt jest zgodny z normami IEC 60269-6 oraz NF 60947-3, a także z wymaganiami dyrektywy RoHS. Zgodność z odpowiednimi normami jest istotna przy doborze elementów przeznaczonych do pracy w obwodach fotowoltaicznych i instalacjach elektrycznych.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🛠️ Trwałość konstrukcji

Podstawa charakteryzuje się określoną trwałością mechaniczną i elektryczną. Producent podaje:

• 2000 cykli trwałości elektrycznej,
• 4000 cykli trwałości mechanicznej.

Parametry te określają odporność urządzenia na cykle pracy przewidziane dla jego konstrukcji i zastosowania.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔒 Stopień ochrony IP20

L502PV posiada stopień ochrony IP20, dlatego powinna być instalowana w odpowiednio dobranej rozdzielnicy lub obudowie zapewniającej warunki wymagane dla konkretnej instalacji.

IP20 oznacza ochronę przed dostępem do niebezpiecznych części za pomocą palca, natomiast urządzenie nie jest przeznaczone do bezpośredniego narażenia na działanie wody. W przypadku instalacji fotowoltaicznych należy więc odpowiednio dobrać miejsce i sposób zabudowy aparatury.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚙️ Specyfikacja techniczna

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

✅ Dlaczego warto wybrać Hager L502PV?

• przeznaczenie do instalacji fotowoltaicznych i obwodów DC,
• obsługa napięcia znamionowego do 1000 V DC,
• prąd znamionowy do 32 A,
• konstrukcja 2-biegunowa 2P,
• przystosowanie do wkładek 10×38 mm,
• kompaktowa konstrukcja o szerokości 35 mm,
• straty mocy na poziomie 2,2 W,
• trwałość elektryczna do 2000 cykli,
• trwałość mechaniczna do 4000 cykli,
• zaciski z momentem dokręcania 2 Nm,
• zgodność z IEC 60269-6 oraz NF 60947-3,
• zgodność z wymaganiami RoHS,
• stopień ochrony IP20.

Hager L502PV to modułowa 2-biegunowa podstawa bezpiecznikowa przeznaczona do instalacji fotowoltaicznych po stronie DC. Obsługa wkładek 10×38 mm, napięcie znamionowe do 1000 V DC oraz prąd do 32 A sprawiają, że stanowi praktyczny element układów zabezpieczeń instalacji PV. Kompaktowa konstrukcja i modułowa forma ułatwiają jej zastosowanie w odpowiednio zaprojektowanych rozdzielnicach fotowoltaicznych.
