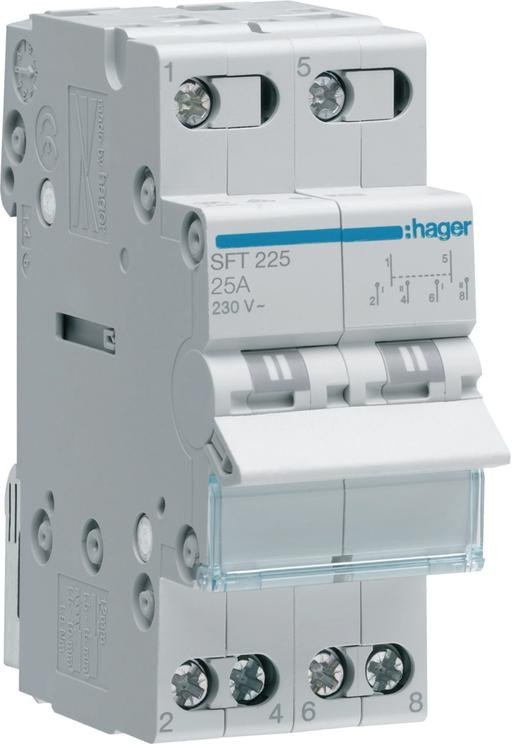

HAGER SFT225 – przełącznik modułowy I-0-II 2P 25 A 230 V AC

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚡ Przełącznik I-0-II do ręcznego wyboru zasilania

HAGER SFT225 to modułowy przełącznik instalacyjny I-0-II, 2P o prądzie znamionowym 25 A, przeznaczony do ręcznego przełączania zasilania w instalacjach 230 V AC.

Urządzenie umożliwia wybór pomiędzy dwoma źródłami zasilania, natomiast pozycja środkowa 0 pełni funkcję położenia neutralnego. Takie rozwiązanie pozwala na zastosowanie przełącznika m.in. w układach sieć – agregat, gdzie wymagane jest ręczne przełączenie instalacji pomiędzy podstawowym i rezerwowym źródłem zasilania.

Konstrukcja 2P pozwala na zastosowanie urządzenia w jednofazowych obwodach 230 V, a kompaktowa obudowa zajmująca 2 moduły ułatwia jego montaż w rozdzielnicach modułowych.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔄 Trzy położenia pracy I-0-II

SFT225 posiada trzy jednoznacznie określone położenia:

• I – wybór pierwszego źródła zasilania,
• 0 – położenie neutralne,
• II – wybór drugiego źródła zasilania.

Dzięki temu użytkownik może ręcznie określić aktualny sposób zasilania instalacji. Pozycja 0 stanowi dodatkowy stan przełącznika pomiędzy dwoma położeniami roboczymi.

Takie rozwiązanie jest szczególnie przydatne w układach, w których konieczne jest świadome przełączanie pomiędzy zasilaniem podstawowym i rezerwowym.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔌 Przełączanie zasilania sieć – agregat

Jednym z podstawowych zastosowań SFT225 jest ręczne przełączanie zasilania pomiędzy siecią elektryczną a agregatem prądotwórczym.

W takim układzie położenie I może odpowiadać zasilaniu z pierwszego źródła, położenie II drugiemu źródłu, natomiast pozycja 0 pozwala pozostawić przełącznik w stanie neutralnym.

Przełącznik jest przeznaczony do obwodów 230 V AC i posiada dwa bieguny, dzięki czemu może być stosowany w odpowiednio dobranych instalacjach jednofazowych.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚙️ Prąd znamionowy 25 A

Urządzenie posiada prąd znamionowy 25 A dla kategorii użytkowania AC21 i AC22.

Parametr ten należy uwzględnić podczas doboru przełącznika do konkretnego obwodu. Odpowiednie zastosowanie aparatu wymaga uwzględnienia rodzaju obciążenia, parametrów przewodów oraz pozostałych elementów instalacji.

SFT225 pracuje przy napięciu 230 V AC i częstotliwości 50/60 Hz, dzięki czemu jest przeznaczony do typowych instalacji zasilających o tym napięciu.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔥 Wysoka zdolność zamykania

SFT225 charakteryzuje się zdolnością zamykania wynoszącą 529 A przy 400 V w kategorii AC23A. Maksymalny określony prąd zwarciowy wynosi 375 A.

Parametry te określają możliwości aparatu w zakresie załączania obwodów i powinny być uwzględniane podczas projektowania oraz doboru przełącznika do konkretnego zastosowania.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏗️ Kompaktowa konstrukcja modułowa

Przełącznik został zaprojektowany z myślą o montażu w rozdzielnicach modułowych. Jego szerokość wynosi 35 mm, co odpowiada 2 modułom.

Wysokość urządzenia to 83 mm, a głębokość 70 mm. Kompaktowa konstrukcja pozwala na efektywne wykorzystanie przestrzeni dostępnej w rozdzielnicy i łatwe zestawienie przełącznika z innymi aparatami modułowymi.

Stopień ochrony obudowy wynosi IP20, dlatego urządzenie powinno być instalowane wewnątrz odpowiednio zabezpieczonej rozdzielnicy lub obudowy.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔧 Stabilne połączenia i trwałość

SFT225 wyposażony jest w połączenia, dla których określony moment dokręcania styków wynosi 1,8 Nm. Pozwala to na wykonanie prawidłowego połączenia zgodnie z wymaganiami montażowymi urządzenia.

Przełącznik charakteryzuje się wysoką trwałością mechaniczną i elektryczną. Wytrzymałość elektryczna wynosi 25 000 cykli, natomiast wytrzymałość mechaniczna sięga aż 200 000 cykli.

Takie parametry sprawiają, że urządzenie jest przystosowane do wielokrotnego przełączania podczas eksploatacji.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏠 Zastosowanie w rozdzielnicach

Konstrukcja SFT225 pozwala wykorzystać go w rozdzielnicach instalacji elektrycznych, w których potrzebny jest ręczny wybór pomiędzy dwoma źródłami zasilania.

Przełącznik może być stosowany w instalacjach domowych, użytkowych oraz innych obwodach 230 V AC, w których wymagane jest rozwiązanie typu I-0-II.

Dzięki niewielkiej szerokości urządzenie nie zajmuje dużo miejsca i może być montowane razem z inną aparaturą modułową.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📋 Specyfikacja techniczna

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

✅ Dlaczego warto wybrać HAGER SFT225?

• 3 położenia I-0-II,
• konstrukcja 2P do instalacji 230 V,
• prąd znamionowy 25 A,
• możliwość ręcznego przełączania zasilania,
• zastosowanie w układach sieć – agregat,
• kategorie użytkowania AC21 i AC22,
• wysoka trwałość elektryczna – 25 000 cykli,
• bardzo wysoka trwałość mechaniczna – 200 000 cykli,
• kompaktowa szerokość 2 modułów,
• niewielkie wymiary 35 × 83 × 70 mm,
• stopień ochrony IP20,
• zgodność z normami IEC 60947-3 oraz IEC/EN 60669-1.

HAGER SFT225 to funkcjonalny modułowy przełącznik instalacyjny I-0-II 2P 25 A / 230 V AC, przeznaczony do ręcznego wyboru źródła zasilania w odpowiednio zaprojektowanych instalacjach. Dzięki trzem położeniom pracy, kompaktowej konstrukcji oraz wysokiej trwałości może być praktycznym elementem rozdzielnic wykorzystywanych m.in. w układach sieć – agregat.
