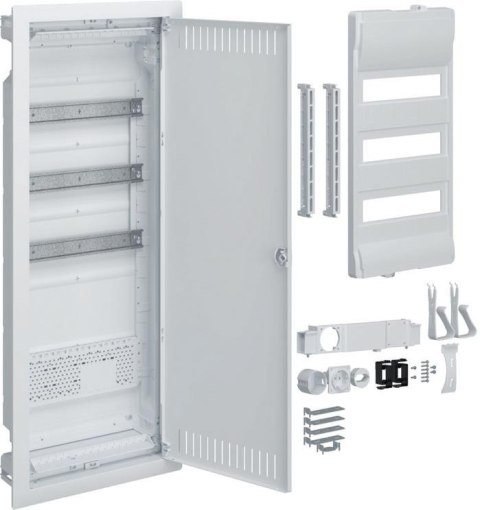

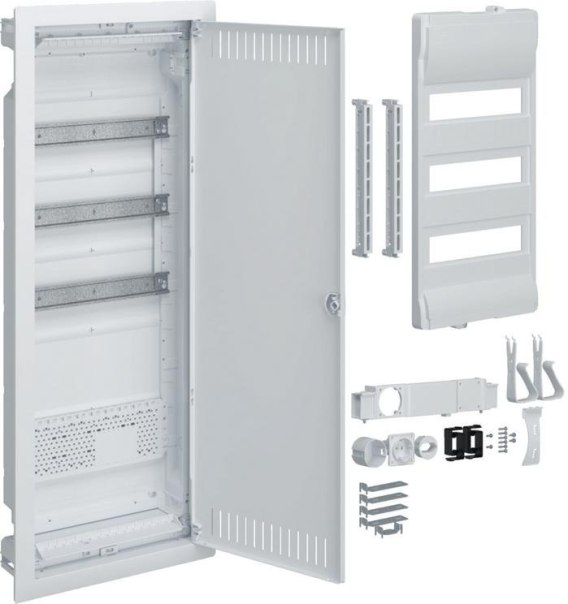

Rozdzielnica hybrydowa 36 modułowa z płytą montażową Hager volta VU603PLH

Rozdzielnica hybrydowa podtynkowa 3 × 12 modułów Hager Volta Hybrid VU603PLH

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚡ Hybrydowa rozdzielnica do instalacji elektrotechnicznych

Hager Volta Hybrid VU603PLH to podtynkowa rozdzielnica hybrydowa przeznaczona do montażu aparatury modułowej oraz innych elementów systemów stosowanych w instalacjach elektrotechnicznych.

Konstrukcja łączy przestrzeń przeznaczoną na aparaturę montowaną na szynie DIN z dodatkową płytą montażową, dzięki czemu pozwala na bardziej elastyczne wyposażenie wnętrza obudowy. Rozwiązanie sprawdza się w instalacjach, w których oprócz standardowych aparatów modułowych konieczne jest również zamontowanie innych urządzeń lub elementów wyposażenia.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📐 Trzy rzędy po 12 modułów

Rozdzielnica została wyposażona w 3 rzędy szyn TH-35, a każdy z nich pozwala na montaż do 12 modułów. Łącznie daje to przestrzeń na aparaturę modułową o szerokości odpowiadającej 36 modułom.

Takie rozwiązanie zapewnia dużą swobodę podczas projektowania układu wyposażenia rozdzielnicy. Poszczególne rzędy można przeznaczyć na różne grupy aparatury, zachowując uporządkowany układ elementów wewnątrz obudowy.

Szyny TH-35 pozwalają na montaż standardowej aparatury modułowej przeznaczonej do tego typu systemu mocowania.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔧 Dodatkowa płyta montażowa

Oprócz szyn DIN obudowa posiada 1 płytę montażową, która zwiększa możliwości zagospodarowania jej wnętrza.

Płyta pozwala na montaż elementów, które nie są przeznaczone do bezpośredniego mocowania na szynie DIN. Dzięki połączeniu dwóch sposobów montażu rozdzielnica może być dopasowana do bardziej złożonych instalacji, wymagających zastosowania zarówno aparatury modułowej, jak i dodatkowych urządzeń.

Jest to jedna z najważniejszych cech konstrukcji hybrydowej, ponieważ pozwala wykorzystać jedną obudowę do organizacji różnych elementów instalacji.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔌 Gniazdo 230 V w zestawie

W wyposażeniu znajduje się również gniazdo 230 V, które stanowi praktyczne uzupełnienie rozdzielnicy.

Zastosowanie gniazda wewnątrz obudowy może być przydatne w instalacjach, w których potrzebne jest lokalne źródło zasilania dla odpowiednio dobranych urządzeń lub podczas wykonywania prac serwisowych.

Obecność gniazda w zestawie pozwala przygotować rozdzielnicę jako bardziej funkcjonalne centrum instalacji, bez konieczności stosowania dodatkowego elementu poza obudową.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏠 Przeznaczenie do zastosowań domowych

VU603PLH została przeznaczona do zastosowań domowych, gdzie może służyć jako centralny punkt organizacji aparatury elektrycznej oraz dodatkowych elementów instalacji.

Rozwiązanie hybrydowe sprawdzi się szczególnie w sytuacjach, gdy sama przestrzeń na aparaturę modułową jest niewystarczająca i potrzebne jest dodatkowe miejsce do zamocowania innych urządzeń.

Może być stosowana podczas:

• wykonywania nowych instalacji elektrycznych,

• wyposażania domowych rozdzielnic,

• modernizacji instalacji,

• integracji aparatury modułowej z dodatkowymi urządzeniami,

• organizacji elementów instalacji wymagających płyty montażowej.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🧱 Montaż podtynkowy

Obudowa została przeznaczona do montażu podtynkowego, dzięki czemu może zostać zabudowana w ścianie i estetycznie zintegrowana z pomieszczeniem.

Całkowita głębokość obudowy wynosi 94,5 mm, natomiast głębokość wbudowania to 90 mm. Wysokość wynosi 880,5 mm, a szerokość 348 mm.

Podtynkowa konstrukcja pozwala ograniczyć wystawanie obudowy poza powierzchnię ściany i jest szczególnie praktyczna w budownictwie mieszkaniowym.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🚪 Zamknięte metalowe drzwi

Rozdzielnica wyposażona jest w metalowe drzwi, które zabezpieczają znajdujące się wewnątrz elementy oraz zamykają przestrzeń instalacyjną.

Drzwi są nieprzezroczyste, dzięki czemu po zamknięciu wyposażenie rozdzielnicy nie jest widoczne z zewnątrz. Pozwala to zachować estetyczny wygląd instalacji oraz ograniczyć dostęp do elementów znajdujących się wewnątrz obudowy.

Rozdzielnica nie posiada zamka.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🛡️ Bezpieczeństwo i stopień ochrony IP30

Obudowa posiada stopień ochrony IP30, zapewniający ochronę odpowiednią dla przewidzianego zastosowania rozdzielnicy.

Konstrukcja została wykonana w II klasie ochronności, co stanowi dodatkowy element bezpieczeństwa użytkowania obudowy.

Parametry te, w połączeniu z podtynkową konstrukcją i zamkniętymi drzwiami, pozwalają wykorzystać rozdzielnicę w odpowiednio zaprojektowanych instalacjach wewnętrznych.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔩 Listwy zaciskowe N + PE

Rozdzielnica została wyposażona w listwy zaciskowe N + PE, które ułatwiają organizację oraz wykonywanie połączeń przewodów neutralnych i ochronnych.

Zastosowanie dedykowanych listew pozwala zachować bardziej uporządkowany układ przewodów wewnątrz obudowy i ułatwia późniejszą obsługę instalacji.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🎨 Estetyczne wykończenie

Obudowa została wykonana w białym kolorze RAL 9010, dzięki czemu dobrze komponuje się z typowymi powierzchniami ścian i wyposażeniem wnętrz.

Podtynkowy sposób montażu dodatkowo pozwala uzyskać estetyczne wykończenie instalacji, szczególnie w pomieszczeniach mieszkalnych, gdzie wygląd rozdzielnicy ma równie duże znaczenie jak jej funkcjonalność.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📦 Kompleksowe rozwiązanie do zabudowy

Połączenie 36 miejsc modułowych, jednej płyty montażowej, gniazda 230 V oraz listew N + PE sprawia, że rozdzielnica oferuje różne możliwości organizacji wyposażenia.

Część modułowa może zostać wykorzystana do montażu standardowej aparatury na szynie TH-35, natomiast płyta montażowa zapewnia dodatkową przestrzeń dla urządzeń wymagających innego sposobu mocowania.

Takie połączenie pozwala ograniczyć konieczność stosowania kilku oddzielnych obudów i ułatwia centralne uporządkowanie elementów instalacji.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚙️ Specyfikacja techniczna

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

✅ Dlaczego warto wybrać Hager Volta Hybrid VU603PLH?

• 3 rzędy po 12 modułów, czyli łącznie 36 miejsc modułowych,

• szyny montażowe TH-35 mm,

• dodatkowa płyta montażowa,

• gniazdo 230 V w zestawie,

• listwy zaciskowe N + PE,

• wygodny montaż podtynkowy,

• zamknięte drzwi metalowe,

• stopień ochrony IP30,

• II klasa ochronności,

• przeznaczenie do zastosowań domowych,

• estetyczny biały kolor RAL 9010,

• możliwość połączenia aparatury modułowej z innymi elementami instalacji w jednej obudowie.

Hager Volta Hybrid VU603PLH to funkcjonalna podtynkowa rozdzielnica hybrydowa, która łączy przestrzeń dla aparatury modułowej z dodatkową płytą montażową. Trzy rzędy po 12 modułów, gniazdo 230 V oraz listwy N + PE pozwalają stworzyć uporządkowane centrum instalacji elektrycznej i dodatkowych urządzeń w domu. Dzięki podtynkowej konstrukcji oraz zamkniętym metalowym drzwiom rozwiązanie łączy dużą funkcjonalność z estetycznym wyglądem.
