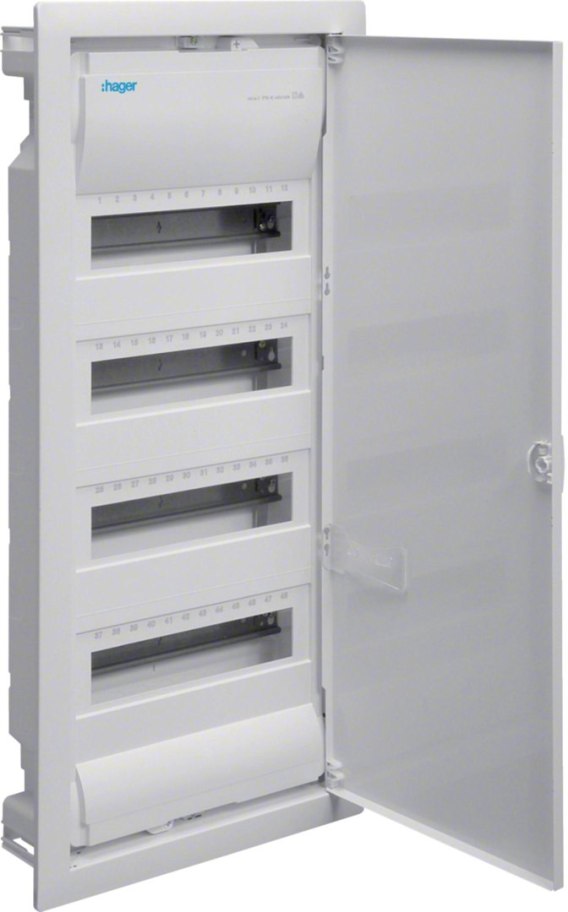

Rozdzielnica podtynkowa z drzwiami metalowymi, 4 rzędy, 48 modułów, IP30, HAGER Volta VU48NE

Rozdzielnica podtynkowa z drzwiami metalowymi, 4 rzędy, 48 modułów, IP30, HAGER Volta VU48NE

Rozdzielnica podtynkowa z drzwiami metalowymi, 4 × 12 modułów, 48 modułów, IP30 Hager Volta VU48NE

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚡ Rozdzielnica do instalacji elektrotechnicznych

Hager Volta VU48NE to podtynkowa rozdzielnica instalacyjna przeznaczona do montażu aparatury modułowej w instalacjach elektrotechnicznych. Czterorzędowa konstrukcja zapewnia dużą przestrzeń montażową, pozwalając na rozmieszczenie aparatury w 4 rzędach po 12 modułów, czyli łącznie 48 modułów.

Rozdzielnica została zaprojektowana z myślą o instalacjach, w których potrzebna jest większa liczba aparatów zabezpieczających, sterujących lub innych urządzeń przeznaczonych do montażu na szynie DIN.

Tworzywowy korpus oraz metalowe drzwi pozwalają połączyć funkcjonalność z estetycznym sposobem zabudowy. Podtynkowa konstrukcja umożliwia umieszczenie obudowy w ścianie, dzięki czemu po zakończeniu prac instalacyjnych widoczny pozostaje przede wszystkim jej front.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⭐ Najważniejsze cechy

• 4 rzędy po 12 modułów,

• łącznie 48 miejsc modułowych,

• szyny TH-35,

• listwy zaciskowe PE,

• metalowe drzwi,

• zamknięta i nieprzezroczysta pokrywa,

• montaż podtynkowy,

• obudowa wykonana z tworzywa sztucznego,

• stopień ochrony IP30,

• klasa izolacji II,

• biały kolor RAL 9010,

• przeznaczenie do zastosowań domowych,

• brak płyty montażowej,

• brak możliwości rozbudowy,

• brak zamka.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔧 Cztery rzędy na 48 modułów

Wewnątrz obudowy znajdują się 4 rzędy szyn TH-35, z których każdy zapewnia miejsce na 12 modułów.

Łącznie daje to 48 modułów przestrzeni montażowej, co pozwala na wygodne rozmieszczenie większej liczby urządzeń. Czterorzędowy układ może ułatwić logiczne uporządkowanie aparatury, na przykład poprzez rozmieszczenie urządzeń według poszczególnych obwodów lub funkcji instalacji.

Szyny TH-35 umożliwiają montaż standardowej aparatury modułowej kompatybilnej z tego typu systemem mocowania.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔗 Listwy zaciskowe PE

Model VU48NE został wyposażony w listwy zaciskowe PE, które ułatwiają organizację przewodów ochronnych w obrębie rozdzielnicy.

Dostępna przestrzeń oraz wielorzędowa konstrukcja pozwalają na uporządkowane prowadzenie przewodów i rozmieszczenie aparatury zgodnie ze schematem instalacji.

Zastosowanie listew zaciskowych wraz z szynami TH-35 pozwala stworzyć przejrzysty układ połączeń wewnątrz obudowy.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🚪 Metalowe drzwi

Front rozdzielnicy stanowią metalowe, zamknięte i nieprzezroczyste drzwi. Osłaniają one zamontowaną aparaturę, jednocześnie nadając całej konstrukcji estetyczny wygląd.

Drzwi nie posiadają zamka, dzięki czemu zapewniają prosty dostęp do wyposażenia rozdzielnicy.

Biały kolor RAL 9010 dobrze sprawdza się w typowych zastosowaniach wewnątrz budynków i pozwala na neutralne dopasowanie obudowy do otoczenia.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🧱 Montaż podtynkowy

VU48NE jest przeznaczona do montażu podtynkowego, dzięki czemu może zostać zabudowana w ścianie.

Takie rozwiązanie pozwala ograniczyć widoczność obudowy i uzyskać bardziej estetyczny efekt końcowy niż w przypadku klasycznego montażu natynkowego.

Głębokość wbudowania wynosi 89 mm, natomiast całkowita głębokość rozdzielnicy to 98 mm. Przed montażem należy uwzględnić wymagania dotyczące przygotowania wnęki oraz warunki konkretnej zabudowy.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🛡️ Stopień ochrony IP30 i klasa izolacji II

Obudowa posiada stopień ochrony IP30, zapewniający podstawową ochronę przed dostępem do niebezpiecznych części oraz przedmiotami o określonej wielkości.

Rozdzielnica została również wykonana w klasie izolacji II, co stanowi istotny parametr konstrukcyjny związany z ochroną przed porażeniem elektrycznym.

Aparatura instalowana wewnątrz powinna być odpowiednio dobrana do parametrów instalacji, a montaż i wykonanie połączeń należy przeprowadzić zgodnie z obowiązującymi zasadami oraz dokumentacją instalacji.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📐 Duża przestrzeń montażowa

Wysokość 755,5 mm oraz szerokość 348 mm pozwalają uzyskać znaczną przestrzeń montażową przy zachowaniu formy przeznaczonej do zabudowy podtynkowej.

Cztery rzędy ułatwiają rozmieszczenie aparatury na różnych poziomach, co może poprawić czytelność oraz organizację rozdzielnicy.

Pojemność 48 modułów sprawia, że model jest odpowiedni do instalacji wymagających większej liczby aparatów niż rozdzielnice dwu- lub trzyrzędowe.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏠 Zastosowanie w instalacjach domowych

Rozdzielnica została przeznaczona do zastosowań domowych i może stanowić centralny punkt zabudowy aparatury modułowej w instalacjach elektrotechnicznych.

Duża liczba dostępnych miejsc pozwala na montaż urządzeń zabezpieczających, sterujących oraz innych aparatów kompatybilnych z szyną TH-35.

Cztery rzędy umożliwiają również zachowanie bardziej uporządkowanego układu w rozbudowanych instalacjach, w których konieczne jest zastosowanie większej liczby obwodów i aparatów.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🧩 Praktyczna organizacja aparatury

Konstrukcja VU48NE została skoncentrowana na montażu aparatury modułowej na szynach DIN. Rozdzielnica nie posiada płyty montażowej ani możliwości rozbudowy, dlatego jej pojemność jest określona na 48 modułów.

Stała konfiguracja ułatwia dobór odpowiedniej obudowy już na etapie projektowania instalacji. W przypadku większej liczby urządzeń warto uwzględnić także odpowiedni zapas miejsca, jeśli jest on wymagany przez projekt lub przewidywaną rozbudowę instalacji.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📋 Specyfikacja techniczna

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

✅ Dlaczego warto wybrać Hager Volta VU48NE?

• 48 miejsc modułowych w 4 rzędach,

• 4 × 12 modułów,

• szyny TH-35 do montażu aparatury modułowej,

• listwy zaciskowe PE,

• estetyczne metalowe drzwi,

• podtynkowy sposób montażu,

• duża przestrzeń do uporządkowanego rozmieszczenia aparatury,

• stopień ochrony IP30,

• klasa izolacji II,

• białe wykończenie RAL 9010,

• przeznaczenie do zastosowań domowych,

• kompaktowa jak na swoją pojemność konstrukcja,

• rozwiązanie odpowiednie do bardziej rozbudowanych instalacji.

Hager Volta VU48NE to czterorzędowa rozdzielnica podtynkowa na 48 modułów, przeznaczona do montażu aparatury elektrotechnicznej na szynach TH-35. Metalowe drzwi, listwy PE, stopień ochrony IP30 oraz klasa izolacji II tworzą praktyczne rozwiązanie do uporządkowanej zabudowy instalacji domowych i innych instalacji elektrotechnicznych wymagających większej przestrzeni montażowej.
