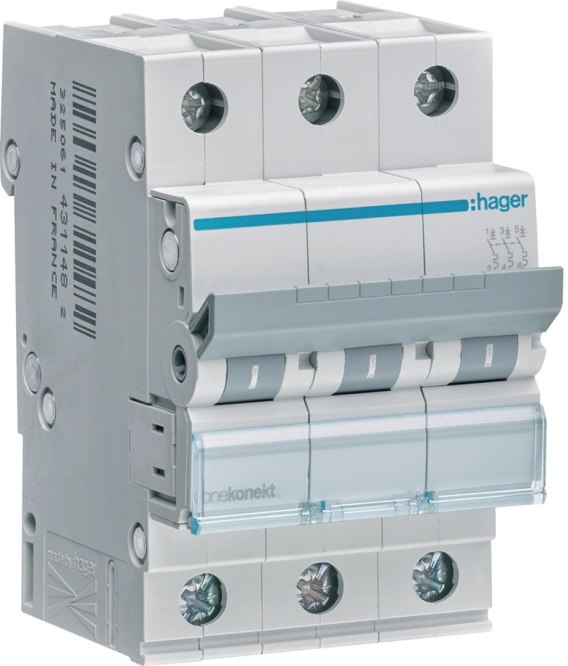

Wyłącznik nadprądowy 6kA , B, 10A, 3P, B10 Hager MBN310E

Wyłącznik nadprądowy 6kA , B, 10A, 3P, B10 Hager MBN310E

Wyłącznik nadprądowy Hager MBN310E B10 3P 10A 6kA

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚡ Wyłącznik nadprądowy 3P B10

Hager MBN310E to trójbiegunowy wyłącznik nadprądowy o charakterystyce B, przeznaczony do ochrony obwodów elektrycznych przed skutkami przeciążeń oraz zwarć. Model posiada prąd znamionowy 10 A i pracuje w instalacjach z napięciem znamionowym 400 V AC.

Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6 kA, natomiast graniczny prąd wyłączalny zwarciowy Icu dla 400 V AC wynosi 10 kA. Dzięki temu urządzenie może być stosowane jako element zabezpieczenia obwodów w rozdzielnicach modułowych.

Trzy bieguny umożliwiają jednoczesne zabezpieczenie i rozłączanie trzech przewodów fazowych w obwodach trójfazowych.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⭐ Najważniejsze cechy

• charakterystyka wyzwalania B,

• prąd znamionowy 10 A,

• 3 bieguny (3P),

• napięcie znamionowe 400 V AC,

• znamionowa zwarciowa zdolność łączeniowa Icn 6 kA,

• graniczny prąd wyłączalny zwarciowy Icu 10 kA przy 400 V AC,

• klasa ograniczania energii I²t – 3,

• częstotliwość pracy 50–60 Hz,

• szerokość 3 moduły,

• głębokość wbudowania 70 mm,

• stopień ochrony IP20,

• straty mocy 5,8 W.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🛡️ Ochrona przed przeciążeniem i zwarciem

Wyłącznik nadprądowy zabezpiecza chroniony obwód przed przeciążeniami oraz zwarciami. W przypadku przekroczenia wartości prądu odpowiadającej warunkom zadziałania aparatu następuje automatyczne odłączenie obwodu.

Charakterystyka B jest przeznaczona do typowych obwodów odbiorczych, w których nie występują wysokie prądy rozruchowe. Dzięki temu tego typu zabezpieczenie znajduje szerokie zastosowanie w standardowych instalacjach elektrycznych.

Prąd znamionowy 10 A pozwala na wykorzystanie aparatu w obwodach odpowiednio dobranych pod względem przekroju przewodów, rodzaju odbiornika oraz warunków instalacji.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔥 Zdolność zwarciowa 6 kA i Icu 10 kA

Model MBN310E posiada znamionową zwarciową zdolność łączeniową Icn = 6 kA zgodnie z EN 60898-1. Oznacza to deklarowaną zdolność aparatu do wyłączenia określonego prądu zwarciowego w warunkach określonych przez tę normę.

Dodatkowo dla napięcia 400 V AC określono graniczny prąd wyłączalny zwarciowy Icu = 10 kA zgodnie z PN-EN 60947-2.

Parametry te są istotne przy doborze zabezpieczenia do przewidywanych warunków zwarciowych występujących w danej instalacji.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔌 Trzy bieguny do obwodów trójfazowych

Trójbiegunowa konstrukcja pozwala zastosować aparat w obwodach trójfazowych, w których wymagane jest zabezpieczenie trzech torów fazowych.

Jednoczesne rozłączanie trzech biegunów ułatwia zachowanie odpowiedniej funkcjonalności obwodu podczas wystąpienia przeciążenia lub zwarcia. Model nie posiada jednocześnie rozłączanego bieguna neutralnego N, dlatego sposób jego zastosowania należy dobrać odpowiednio do układu sieci oraz wymagań projektowych.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔧 Kompaktowa konstrukcja modułowa

Wyłącznik zajmuje 3 moduły w rozdzielnicy, co pozwala na łatwe zestawienie go z pozostałą aparaturą modułową.

Głębokość wbudowania wynosi 70 mm, dzięki czemu aparat może być wygodnie rozmieszczony w standardowych rozdzielnicach przeznaczonych do montażu aparatury modułowej.

Stopień ochrony IP20 odpowiada zastosowaniu urządzenia wewnątrz odpowiednio dobranej rozdzielnicy lub obudowy.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏠 Zastosowanie

Wyłącznik może być wykorzystywany jako zabezpieczenie obwodów trójfazowych w instalacjach elektrycznych, w których wymagane jest zabezpieczenie o charakterystyce B i prądzie znamionowym 10 A.

Przykładowe zastosowania obejmują:

• rozdzielnice elektryczne w budynkach mieszkalnych,

• instalacje w domach i mieszkaniach,

• obiekty biurowe,

• lokale usługowe,

• instalacje techniczne,

• obwody trójfazowe odpowiednio dobrane do zabezpieczenia 10 A,

• rozdzielnice modułowe w instalacjach zgodnych z wymaganiami EN 60898.

Dobór zabezpieczenia powinien zawsze uwzględniać parametry przewodów, charakter obciążenia, układ sieci oraz spodziewany poziom prądu zwarciowego.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚙️ Parametry pracy

Aparat przeznaczony jest do pracy z napięciem przemiennym AC o częstotliwości 50–60 Hz. Klasa ograniczania energii I²t 3 określa właściwości urządzenia w zakresie ograniczania energii przepuszczanej podczas zwarcia.

Kategoria przeciwprzepięciowa 3 oraz stopień zanieczyszczenia 2 określają warunki środowiskowe i instalacyjne, dla których przewidziano urządzenie.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📋 Specyfikacja techniczna

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

✅ Dlaczego warto wybrać Hager MBN310E?

• 3-biegunowa konstrukcja przeznaczona do obwodów trójfazowych,

• charakterystyka wyzwalania B,

• prąd znamionowy 10 A,

• znamionowa zwarciowa zdolność łączeniowa 6 kA,

• graniczny prąd wyłączalny Icu 10 kA przy 400 V AC,

• kompaktowa szerokość 3 modułów,

• przeznaczenie do rozdzielnic modułowych,

• ochrona obwodów przed skutkami przeciążeń i zwarć,

• zgodność z wymaganiami właściwych norm dla deklarowanych parametrów.

Hager MBN310E to wyłącznik nadprądowy B10 3P o napięciu znamionowym 400 V AC, przeznaczony do zabezpieczania obwodów trójfazowych przed skutkami przeciążeń i zwarć. Połączenie charakterystyki B, prądu znamionowego 10 A oraz zdolności zwarciowej Icn 6 kA sprawia, że jest to praktyczny element zabezpieczający do rozdzielnic stosowanych w instalacjach mieszkaniowych, usługowych i technicznych.
