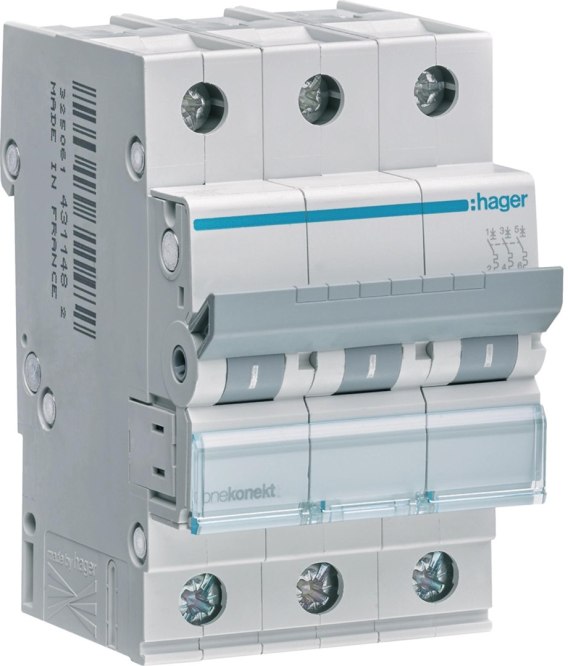

Wyłącznik nadprądowy Hager MCN310E C10 10A 3P 6kA

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚡ Modułowy wyłącznik nadprądowy Hager

Hager MCN310E to trójbiegunowy wyłącznik nadprądowy o charakterystyce C, przeznaczony do zabezpieczania odpowiednio dobranych obwodów elektrycznych przed skutkami przeciążeń oraz zwarć. Model posiada prąd znamionowy 10 A, napięcie znamionowe 400 V AC oraz znamionową zwarciową zdolność łączeniową Icn = 6 kA zgodnie z EN 60898-1.

Trzy bieguny sprawiają, że aparat może być stosowany w odpowiednio dobranych obwodach trójfazowych, zapewniając zabezpieczenie trzech biegunów obwodu. Konstrukcja modułowa pozwala na montaż urządzenia w standardowych rozdzielnicach przeznaczonych do aparatury modułowej.

Zastosowana charakterystyka wyzwalania C sprawia, że wyłącznik jest przeznaczony do obwodów, w których mogą występować krótkotrwałe zwiększone prądy podczas uruchamiania odbiorników.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🛡️ Zabezpieczenie przed przeciążeniem i zwarciem

Wyłącznik nadprądowy pełni funkcję zabezpieczenia obwodu przed skutkami przeciążeń oraz zwarć. W przypadku wystąpienia nieprawidłowego poziomu prądu aparat odłącza chroniony obwód, ograniczając możliwość dalszego przepływu prądu przez zabezpieczaną część instalacji.

Prąd znamionowy 10 A powinien być dobierany odpowiednio do parametrów przewodów, sposobu ich prowadzenia oraz charakteru odbiorników. Prawidłowo dobrane zabezpieczenie stanowi jeden z podstawowych elementów bezpiecznie zaprojektowanej instalacji elektrycznej.

Model MCN310E może być wykorzystany jako indywidualne zabezpieczenie określonego obwodu w rozdzielnicy, co pozwala na uporządkowanie instalacji i rozdzielenie poszczególnych obwodów pod względem ochrony.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔧 Charakterystyka wyzwalania C

Aparat został wyposażony w charakterystykę C, stosowaną w obwodach, w których podczas normalnej pracy odbiorników mogą pojawiać się zwiększone, krótkotrwałe prądy rozruchowe.

Takie rozwiązanie znajduje zastosowanie między innymi w obwodach z odbiornikami wyposażonymi w elementy indukcyjne lub silnikowe. Właściwy dobór charakterystyki pozwala dopasować sposób działania wyłącznika do specyfiki zabezpieczanego obwodu.

Charakterystyka C nie powinna być dobierana wyłącznie na podstawie rodzaju odbiornika — przy projektowaniu instalacji należy uwzględnić również parametry przewodów oraz wymagania całego układu.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔌 Trzy bieguny do obwodów trójfazowych

MCN310E posiada 3 bieguny, dzięki czemu jest przeznaczony do zastosowań wymagających zabezpieczenia trzech biegunów obwodu. Napięcie znamionowe urządzenia wynosi 400 V AC, a zakres częstotliwości pracy obejmuje 50–60 Hz.

Aparat nie posiada jednocześnie rozłączanego bieguna neutralnego N. Oznacza to, że przy projektowaniu instalacji należy odpowiednio uwzględnić sposób prowadzenia oraz rozłączania przewodu neutralnego.

Trójbiegunowa konstrukcja pozwala zachować uporządkowany sposób zabezpieczenia obwodów trójfazowych w rozdzielnicy.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

⚙️ Znamionowa zwarciowa zdolność łączeniowa 6 kA

Istotnym parametrem wyłącznika jest znamionowa zwarciowa zdolność łączeniowa Icn wynosząca 6 kA, określona zgodnie z normą EN 60898-1.

Parametr ten należy uwzględnić przy doborze zabezpieczenia do konkretnego miejsca instalacji, biorąc pod uwagę spodziewane warunki zwarciowe.

Dodatkowo dla napięcia 400 V AC określono graniczny prąd wyłączalny zwarciowy Icu = 10 kA zgodnie z PN-EN 60947-2.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔥 Klasa ograniczania energii I²t 3

Wyłącznik posiada 3. klasę ograniczania energii I²t. Jest to parametr związany z ilością energii przepuszczanej przez aparat podczas zwarcia.

Odpowiednie właściwości ograniczania energii stanowią istotny element charakterystyki aparatu zabezpieczającego i powinny być uwzględniane podczas projektowania oraz doboru aparatury do konkretnej instalacji.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏠 Zastosowanie w instalacjach elektrycznych

Modułowe wyłączniki nadprądowe Hager są przeznaczone do szerokiego zakresu zastosowań spełniających wymagania odpowiednich norm. MCN310E może pełnić funkcję zabezpieczenia trójfazowego obwodu o prądzie znamionowym 10 A, jeżeli parametry aparatu odpowiadają wymaganiom danego układu.

Może być wykorzystywany w rozdzielnicach instalacji domowych oraz w innych odpowiednio zaprojektowanych instalacjach elektrycznych. Charakterystyka C pozwala zastosować go w obwodach, w których występują podwyższone prądy rozruchowe, o ile taki dobór jest właściwy dla konkretnego obwodu.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📐 Konstrukcja modułowa i montaż w rozdzielnicy

Model MCN310E został wykonany jako aparat modułowy o szerokości 3 modułów. Dzięki temu może być łatwo zintegrowany z pozostałymi elementami wyposażenia rozdzielnicy.

Głębokość wbudowania wynosi 70 mm, natomiast stopień ochrony określono na IP20. Takie parametry odpowiadają typowemu zastosowaniu aparatu jako elementu wyposażenia wewnętrznego rozdzielnicy lub odpowiednio dobranej obudowy.

Trzy moduły szerokości odpowiadają trójbiegunowej konstrukcji urządzenia i pozwalają zachować przejrzysty układ aparatury w rozdzielnicy.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

📊 Specyfikacja techniczna

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

✅ Najważniejsze zalety

• charakterystyka wyzwalania C,

• prąd znamionowy 10 A,

• 3 bieguny,

• napięcie znamionowe 400 V AC,

• znamionowa zwarciowa zdolność łączeniowa Icn 6 kA,

• graniczny prąd wyłączalny zwarciowy Icu 10 kA przy 400 V AC,

• 3. klasa ograniczania energii I²t,

• częstotliwość pracy 50–60 Hz,

• kategoria przeciwprzepięciowa 3,

• stopień zanieczyszczenia 2,

• szerokość 3 moduły,

• głębokość wbudowania 70 mm,

• stopień ochrony IP20.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🏢 Praktyczne zastosowanie

Hager MCN310E jest przeznaczony do zastosowania jako element zabezpieczenia odpowiednio dobranych trójfazowych obwodów elektrycznych o prądzie znamionowym 10 A. Połączenie charakterystyki C, trzech biegunów oraz parametrów zwarciowych pozwala dopasować aparat do instalacji, w których wymagane są określone właściwości zabezpieczenia nadprądowego.

Modułowa konstrukcja ułatwia montaż w rozdzielnicach, a szerokość 3 modułów pozwala na czytelne rozmieszczenie aparatury. Dzięki temu wyłącznik może stanowić praktyczny element zarówno instalacji domowych, jak i innych prawidłowo zaprojektowanych układów elektrycznych.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

🔎 Podsumowanie

Hager MCN310E to 3-biegunowy wyłącznik nadprądowy o charakterystyce C, prądzie znamionowym 10 A i znamionowej zwarciowej zdolności łączeniowej 6 kA. Urządzenie pracuje przy napięciu znamionowym 400 V AC i częstotliwości 50–60 Hz.

Charakterystyka C, klasa ograniczania energii I²t 3 oraz trójbiegunowa konstrukcja sprawiają, że jest to rozwiązanie przeznaczone do odpowiednio dobranych obwodów trójfazowych. Kompaktowa konstrukcja modułowa, szerokość 3 modułów i głębokość wbudowania 70 mm pozwalają na wygodne zastosowanie aparatu w rozdzielnicach wyposażonych w aparaturę modułową.
